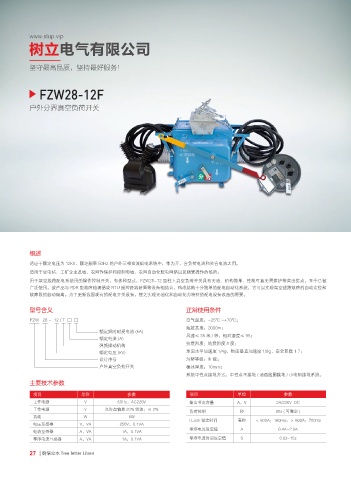

FZW28-12F
户外分界真空负荷开关
概述
适应于额定电压为 12kV、额定频率 50Hz 的户外三相交流配电系统中，作为开、合负荷电流和关合电流之用。
适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。
用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12 型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被
广泛使用。该产品与 FDR 型故障检测器或 RTU 遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和
故障段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。
型号含义 正常使用条件
FZW 28 - 12 / T □ □ 空气温度：-25℃ ~+70℃；
海拔高度：2000m；
额定短时耐受电流 (kA)
风速≤ 35 米 / 秒，相对湿度≤ 95；
额定电流 (A)
抗震烈度：地震烈度 8 度；
弹簧操动机构
额定电压 (kV) 地面水平加速度 1/4g，地面垂直加速度 1/8g，安全系数 1.7；
设计序号 污秽等级：III 级；
户外真空负荷开关 覆冰厚度：10mm；
系统中性点接地方式：中性点不接地 / 消弧线圈接地 / 小电阻接地系统。
主要技术参数
项目 单位 参数 项目 单位 参数
工作电源 V 50Hz，AC220V 输出节点容量 A，V 2A/230V DC
工作电源 V 允许盘偏差 20% 纹波：≤ 2% 负荷控制 秒 60s ( 可整定 )
功耗 W 6W
i.Lock 锁定时间 毫秒 ＜ 600A：160ms；＞ 600A：700ms
电压互感器 V，VA 250V，0.1VA
零序电流设定值 A 0.4A-2.0A
电流互感器 A，VA 1A，0.1VA
零序电流互感器 A，VA 1A，0.1VA 零序电流时间设定值 S 0.6s-15s
