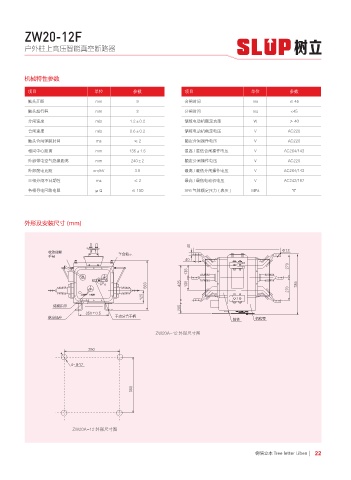

ZW20-12F

户外柱上高压智能真空断路器

机械特性参数

项目 单位 参数 项目 单位 参数
触头开距 mm 9 合闸时间 ms ≤ 45

触头超行程 mm 3 分闸时间 ms <45
分闸速度 m/s 1.2±0.2 储能电动机额定功率 W ≯ 40
合闸速度 m/s 0.6±0.2 储能电动机额定电压 V AC220
触头合闸弹跳时间 ms ≤2 额定合闸操作电压 V AC220
相间中心距离 mm 135±1.5 最高 / 最低合闸操作电压 V AC264/143
外部带电空气绝缘距离 mm 240±2 额定分闸操作电压 V AC220
外部爬电比距 cm/kV 3.8 最高 / 最低分闸操作电压 V AC264/143
三相分闸不同期性 ms ≤2 最高 / 最低电动机电压 V AC242/187
各相导电回路电阻 μΩ ≤ 150 SF6 气体额定压力 ( 表压 ) MPa "0"

外形及安装尺寸 (mm)

Ÿ
ᩣߕו㘪 ᝸वᠴ⹧
᝸ᳱ

ו㘪ᠴ⹧
d
㝗⾧᣿Ꮤ ᝸ߕܳव᝸ᳱ ᱧᲱ㒖
マҀ
ZW20A-12 外形尺寸图

Ÿ

ZW20A-12 外形尺寸图
