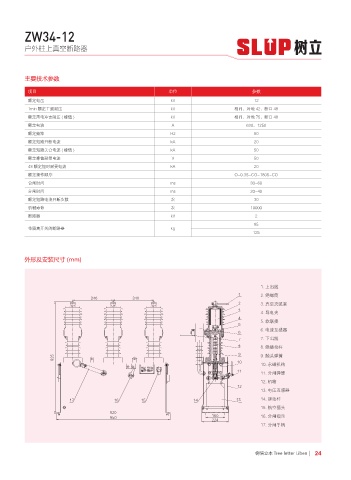

ZW34-12

户外柱上真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
1min 额定工频耐压 kV 相间、对地 42、断口 48
额定雷电冲击耐压 ( 峰值 ) kV 相间、对地 75、断口 48
额定电流 A 630、1250
额定频率 Hz 50
额定短路开断电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
额定峰值耐受电流 V 50
4S 额定短时耐受电流 kA 20
额定操作顺序 O-0.3S-CO-180S-CO
合闸时间 ms 30~60
分闸时间 ms 20~40
额定短路电流开断次数 次 30
机械寿命 次 10000
断路器 kV 2
85
带隔离开关的断路器 kg
125

外形及安装尺寸 (mm)

1. 上出线
2. 绝缘筒

3. 真空灭弧室

4. 导电夹

5. 软联接

6. 电流互感器

7. 下出线
8. 绝缘拉杆
9. 触头弹簧

10. 永磁机构
LW
)[ LW
" LW
L" :0-0-3-co4806-co
L" :GB1884-2003
W
11. 分闸弹簧
12. 机箱

13. 电压互感器
14. 驱动杆
15. 航空插头

16. 分闸指示

17. 分闸手柄
