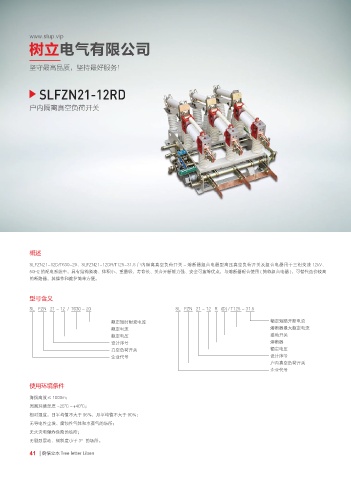

SLFZN21-12RD

户内隔离真空负荷开关

概述
SLFZN21-12D/T630-20、SLFZN21-12DR/T125-31.5 户内隔离真空负荷开关 - 熔断器组合电器型高压真空负荷开关及组合电器用于三相交流 12kV、
50Hz 的配电系统中，具有结构紧凑、体积小、重量轻、寿命长、关合开断能力强、安全可靠等优点，与熔断器配合使用 ( 简称组合电器 )，可替代造价较高
的断路器，其操作和维护简单方便。

型号含义

SL FZN 21 - 12 / T630 - 20 SL FZN 21 - 12 R (D) / T125 - 31.5

额定短时耐受电流 额定短路开断电流
额定电流 熔断器最大额定电流
额定电压 接地开关
设计序号 熔断器
真空负荷开关 额定电压
企业代号 设计序号
户内真空负荷开关
企业代号

使用环境条件

海拨高度≤ 1000m；
周围环境温度 -25℃ ~+40℃；
相对湿度：日平均值不大于 95%，月平均值不大于 90%；
无导电性尘埃、腐蚀性气体和水蒸气的场所；
无火灾和爆炸危险的场所；
无剧烈震动、倾斜度小于 3°的场所。
