SLFZN21-12RD

户内隔离真空负荷开关

主要技术参数

参数 参数
项目 单位 项目 单位
SLFZN21 SLFZRN21 SLFZN21 SLFZRN21
额定电压 kV 12 12 动稳定电流 kA 50 -
额定电流 A 630 125 1min 工频耐受电压 kV 42( 断口 48) 42( 断口 48)
额定短路关合电流 kA 50 50 雷电冲击耐受电压 kV 75( 断口 85) 75( 断口 85)
额定短路开断电流 ( 组合电器 ) kA - 31.5 机械寿命 次 10000 10000
额定有功负载开断电流 A 630 630 额定转移电流 ( 组合电器 ) A - 3150

4S 热稳定电流 kA 20 - 电动机操作电源电压 V 交直流 110、220 交直流 110、220

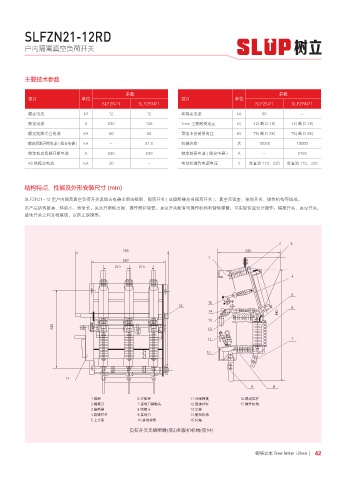

结构特点、性能及外形安装尺寸 (mm)
SLFZN21-12 型户内隔离真空负荷开关及组合电器主要由框架、隔离开关 ( 或熔断器充当隔离开关 )、真空灭弧室、接地开关、操作机构等组成。
本产品结构紧凑、体积小、寿命长，关合开断能力强、操作维护简便。真空开关配有电操作机构和储能弹簧，可实现快速合分操作。隔离开关、真空开关，
接地开关之间互相联锁，以防止误操作。

ᵲ᳢ ▙ᑓა ܲ䬤ᑥㅓ 㖀ߔ៵ᱲ
䯀⻧ܬ ᣑ౜ܬ䲅㼒๠ 㐉㑄៵ᱲ ᧹҈ᱦᲰ
⛀᫙ஔ 㐉㑄ၼ ͧ䒠
㐉㑄៵ᱲ ᣑ౜ܬ 㙝តᱦᲰ
̶ᩛ᳢ ᣑ౜ᑥㅓ Є䒠
䉋㢣ᐬڟᬌ⛀᫙ஔ 䶥 স㙝តᱦᲰ 䶥
