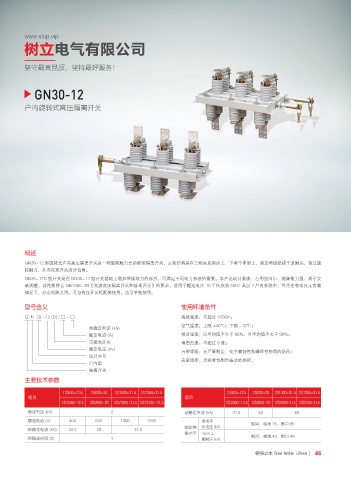

GN30-12
户内旋转式高压隔离开关
概述
GN30-12 型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋
转触刀，从而实现开关的分合闸。
GN30-12D 型开关是在 GN30-12 型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安
装调整，其性能符合 GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压 10 千伏交流 50Hz 及以下户内系统中，作为在有电压无负载
情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
型号含义 使用环境条件
G N 30 -12 (D) / □ - □ 海拔高度：不超过 1000m；
空气温度：上限 +40℃；下限 -10℃；
热稳定电流 (4S)
额定电流 (A) 相对湿度：日平均值不大于 95%；月平均值不大于 90%；
带接地开关 地震烈度：不超过 8 度；
额定电压 (kV)
污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
设计序号
安装场所：无经常性剧烈振动的场所。
户内型
隔离开关
主要技术参数
12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5 12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5
项目 项目
12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5 12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5
额定电压 (kV) 2 动稳定电流 (kA) 31.5 50 80
额定电流 (A) 400 630 1000 1250 雷电冲 相间、相地 75、断口 85
热稳定电流 (kA) 12.5 20 31.5 额定绝 击电压 (kV)
缘水平 1min 工
热稳定时间 (S) 4 频耐压 (kV) 相间、相地 42、断口 48
