Page 56 - 树立电气有限公司

JN15-12/31.5

户内高压接地开关

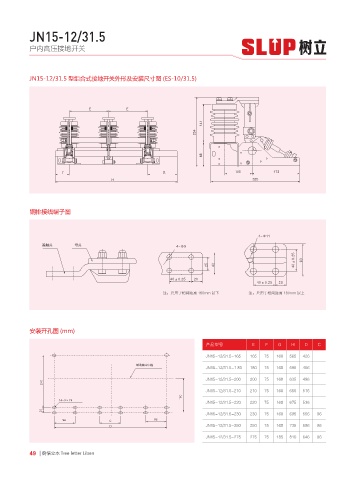

JN15-12/31.5 型组合式接地开关外形及安装尺寸图 (ES-10/31.5)

' '

( )
*

铜排接线端子图

œ
᭡ᝎܿ ආܿ œ
d

d
d
注：只用于相间距离 180mm 以下 注：只用于相间距离 180mm 以上

安装开孔图 (mm)

产品型号 E F G H D C
JN15-12/31.5-165 165 75 160 565 426
ᢔ֍ᢜό਑ፏ
JN15-12/31.5-1 80 180 75 160 595 456
JN15-12/31.5-200 200 75 160 635 496

JN15-12/31.5-210 210 75 160 655 516

g
JN15-12/31.5-220 220 75 160 675 536

JN15-12/31.5-230 230 75 160 695 556 96
%
& JN15-12/31.5-250 250 75 160 735 596 96
JN15-12/31.5-275 275 75 185 810 646 96

49 树信立本 Tree letter Liben
