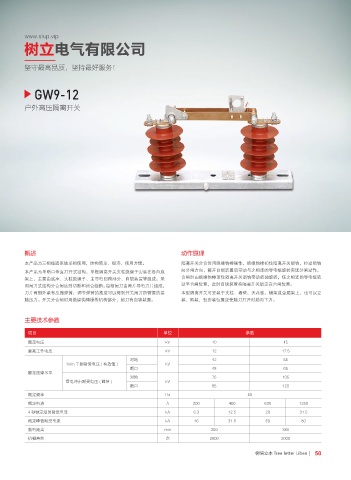

GW9-12
户外高压隔离开关
概述 动作原理
本产品为三相线路系统单相使用，结构简单、经济、使用方便。 隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关锁钩，拉动锁钩
本产品为单断口垂直打开式结构，单极隔离开关支柱绝缘子安装在各自底 向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，
架上，主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成。采 合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转
用闸刀式结构分合闸达到切断和闭合线路。每相闸刀由两片导电刀片组成， 动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。
刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接 本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立
触压力。开关分合闸时用绝缘钩棒操作机构部分，闸刀有自锁装置。 装、斜装，但安装位置应使触刀打开时趋向下方。
主要技术参数
项目 单位 参数
额定电压 kV 10 15
最高工作电压 kV 12 17.5
对地 42 55
1min 工频耐受电压 ( 有效值 ) kV
断口 48 65
额定绝缘水平
对地 75 105
雷电冲击耐受电压 ( 峰值 ) kV
断口 85 120
额定频率 Hz 50
额定电流 A 200 400 630 1250
4 秒额定短时耐受电流 kA 6.3 12.5 20 31.5
额定峰值耐受电流 kA 16 31.5 50 80
爬电距离 mm 300 380
机械寿命 次 2000 2000
