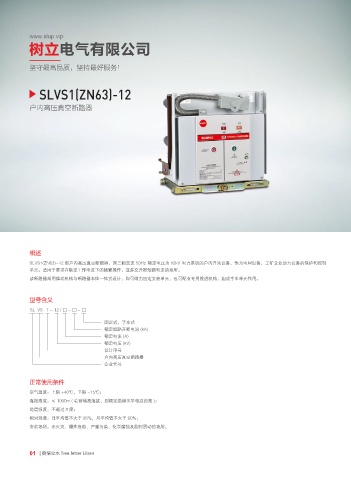

SLVS1(ZN63)-12

户内高压真空断路器

概述
SLVS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制
单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号含义
SL VS 1 - 12 / □ - □ - □

固定式，手车式
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内高压真空断路器
企业代号

正常使用条件

空气温度：上限 +40℃，下限 -15℃；
海拨高度：≤ 1000m ( 若需增高海拔，则额定绝缘水平相应提高 )；
地震强度：不超过 8 度；
相对湿度：日平均值不大于 95%，月平均值不大于 90%；
安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
