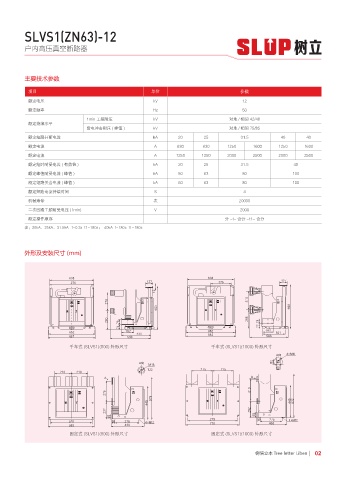

SLVS1(ZN63)-12

户内高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
1min 工频耐压 kV 对地 / 相间 42/48
额定绝缘水平
雷电冲击耐压 ( 峰值 ) kV 对地 / 相间 75/85
额定短路开断电流 kA 20 25 31.5 40 40
额定电流 A 630 630 1250 1600 1250 1600
额定电流 A 1250 1250 2000 2500 2000 2500
额定短时耐受电流 ( 有效值 ) kA 20 25 31.5 40
额定峰值耐受电流 ( 峰值 ) kA 50 63 80 100
额定短路关合电流 ( 峰值 ) kA 50 63 80 100
额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压 (1min) V 2000
额定操作顺序 分 -t- 合分 -t1- 合分
注：20kA、25kA、31.5kA t=0.3s t1=180s； 40kA t=180s t1=180s

外形及安装尺寸 (mm)

手车式 (SLVS1)(800) 外形尺寸 手车式 (SLVS1)(1000) 外形尺寸
"ा f.
"ा
.

"

f. f.

固定式 (SLVS1)(800) 外形尺寸 固定式 (SLVS1)(1000) 外形尺寸
