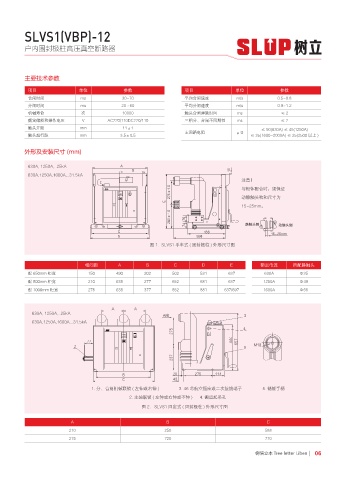

SLVS1(VBP)-12

户内固封极柱高压真空断路器

主要技术参数

项目 单位 参数 项目 单位 参数
合闸时间 ms 30~70 平均合闸速度 m/s 0.5~0.8
分闸时间 ms 20 ~50 平均分闸速度 m/s 0.9~1.2
机械寿命 次 10000 触头合闸弹跳时间 ms ≤2
额定储能和操作电压 V AC220/110DC220/110 三相分、合闸不同期性 ms ≤2
触头开距 mm 11±1 ≤ 50(630A) ≤ 45(1250A)
主回路电阻 μΩ
触头超行距 mm 3.5±0.5 ≤ 35(1600~2000A) ≤ 25(2500 以上 )

外形及安装尺寸 (mm)

630A, 1250A,..25kA "
#
630A,1250A,1600A...31.5kA
注意！
d 与柜体配合时，须保证

& 动静触头啮和尺寸为
15~25mm。
d

䲅㼒๠ӓ ߔ㼒๠ӓ
$ NN
%
图 1. SLVS1 手车式 ( 固封极柱 ) 外形尺寸图

相间距 A B C D E 额定电流 所配静触头
配 650mm 柜宽 150 490 202 502 531 637 630A Φ35
配 800mm 柜宽 210 638 277 652 681 637 1250A Φ49
配 1000mm 柜宽 275 638 377 852 881 637/697 1600A Φ55

" "
630A, 1250A,..25kA
"ा
630A,1250A,1600A...31.5kA

.

#
$
1. 分、合闸机械联锁 ( 左伸或右伸 ) 3. 46 芯航空插座或二次接线端子 5. 储能手柄
2. 主轴联锁 ( 左伸或右伸或不伸 ) 4. 搬运起吊孔
图 2. SLVS1 固定式 ( 固封极柱 ) 外形尺寸图

A B C
210 250 588
275 720 770
