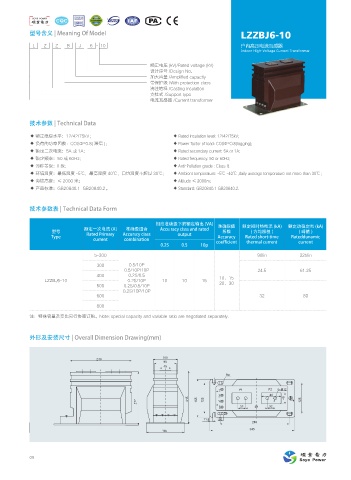

型号含义 | Meaning Of Model LZZBJ6-10

L Z Z B J 6 - 10 户内高压电流互感器
Indoor High-Voltage Current Transformer

额定电压 (kV)/Rated voltage (kV)
设计序号 /Design No.
加大容量 /Amplified capactiy
带保护级 /With protection class
浇注绝缘 /Casting insulation
支柱式 /Support type
电流互感器 /Current transformer

技术参数 | Technical Data

◆ 额定绝缘水平：12/42/75kV； ◆ Rated insulation level: 12/42/75kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=O.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current: 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade : Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

相应准确级下的额定输出 (VA) 准确限值 额定短时热电流 (kA) 额定动稳定电 (kA)
额定一次电流 (A) 准确级组合 Accu racy cIsss and rated
型号 系数 ( 方均根植 ) (峰值)
Type Rated Primary Accurscy cIass output Accuracy Rated short-time Rateddunamic
current combination coefficient thermal current current
0.2S 0.5 10p
5-200 90Iin 225Iin
300 0.5/10P
0.5/10P/10P 24.5 61.25
400 0.2S/0.5
LZZBJ6-10 0.2S/10P 10 10 15 10、15
500 0.2S/0.5/10P 20、30
0.2S/10P/10P
600 32 80
800
注：特殊容量及变比另行协商订购。Note: special capacity and variable ratio are negotiated separately.

外形及安装尺寸 | Overall Dimension Drawing(mm)

3

1 1 .
4

4
4

4

09
