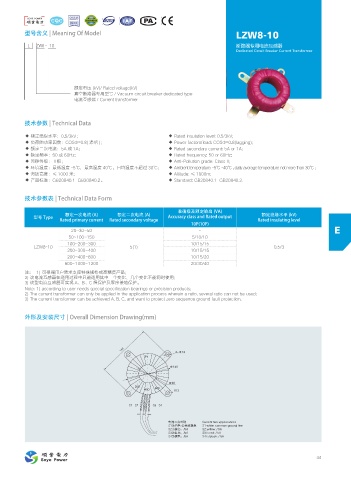

型号含义 | Meaning Of Model LZW8-10

L ZW8 - 10 断路器专用电流互感器
Dedicated Circuit Breaker Current Transformer

额定电压 (kV)/ Rated voltage(kV)
真空断路器专用型号 / Vacuum circuit breaker dedicated type
电流互感器 / Current transformer

技术参数 | Technical Data

◆ 额定绝缘水平：0.5/3kV； ◆ Rated insulation level: 0.5/3kV;
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factorofload: COSΦ=0.8(lagging);
◆ 额定二次电流：5A 或 1A； ◆ Rated secondary current: 5A or 1A;
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：Ⅱ极； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃，日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ , daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2。 ◆ Standard: GB20840.1 GB20840.2.

技术参数表 | Technical Data Form

准确级及额定输出 (VA)
额定一次电流 (A) 额定二次电流 (A) 额定绝缘水平 (kV)
型号 Type Accuracy class and Rated output
Rated primary current Rated secondary voltage Rated insulating level
10P(10P)
20~30~50 - E
50~100~150 5/10/10
100~200~300 10/15/15
LZW8-10 5(1) 0.5/3
200~300~400 10/15/15
200~400~600 10/15/20
600~1000~1200 20/30/40
注： 1) 可根据用户需求支座特殊规格或高精度产品；
2) 该电流互感器在适用过程中只能适用其中一个变比，几个变比不能同时使用；
3) 该型电流互感器可实现 A、B、C 想保护及零序接地保护。
Note: 1) according to user needs special specification bearings or precision products;
2) The current transformer can only be applied in the application process wherein a ratio, several ratio can not be used;
3) The current transformer can be achieved A, B, C, and want to protect zero sequence ground fault protection.

外形及安装尺寸 | Overall Dimension Drawing(mm)

œ
1
œ

œ

3

4 4 4 4

ႂึ̃൒Ѣဗ $VSSFOU UXP BQQFBSBODFT
4 ˝ᄆᓣ МРጲଋڠ 4 XIJUF DPNNPO HSPVOE MJOF
4 ˝᳦ᓣὙ " 4 ZFMMPX "
4 ˝ጙᓣὙ " 4 JT SFE "
4 ˝ᳫᓣὙ " 4 JT CMBDL "

44
