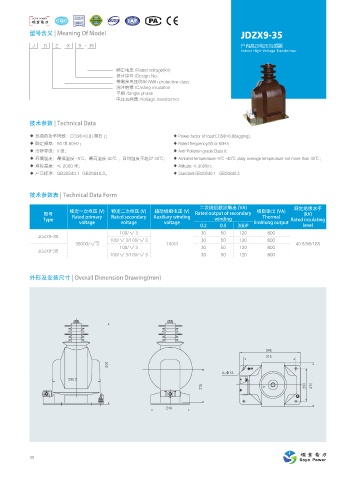

Page 44 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model JDZX9-35

J D Z X 9 - 35 户内高压电压互感器
Indoor High-Voltage Transformer

额定电压 /Rated voltage(kV)
设计序号 /Design No.
带剩余电压绕组 /With protective class
浇注绝缘 /Casting insulation
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load:COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency:50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade:Class II;
◆ 环境温度：最低温度 -5℃，最高温度 40℃ ，日均温度不超过 30℃； ◆ Ambient temperature:-5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海抜高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard:GB20840.1 GB20840.3.

技术参数表 | Technical Data Form

二次绕组额定输出 (VA) 额定绝缘水平
额定一次电压 (V) 额定二次电压 (V) 辅助绕组电压 (V) 极限输出 (VA)
型号 Rated output of secondary (kV)
Type Rated primary Rated secondary Auxiliary winding winding Thermal Rated insulating
voltage voltage voltage limitiong output
0.2 0.5 3(6)P level
100/ √ 3 30 50 120 800
JDZX9-35
100/ √ 3/100/ √ 3 30 50 120 800
35000/ √ 3 100/3 40.5/95/185
JDZX9-35 100/ √ 3 30 50 120 800
100/ √ 3/100/ √ 3 30 50 120 800

外形及安装尺寸 | Overall Dimension Drawing(mm)

345
315
500
4-Ф13
290.2
215 A 200 270

240

39
