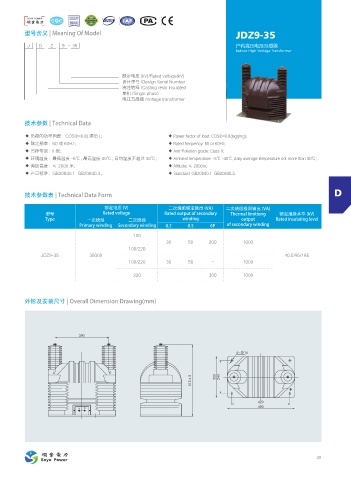

型号含义 | Meaning Of Model JDZ9-35

J D Z 9 - 35 户内高压电压互感器
Indoor High-Voltage Transformer

额定电压 (kV)/Rated voltage(kV)
设计序号 /DesIgn Serial Number
浇注绝缘 /Casting resin insulated
单相 /Single phase
电压互感器 /Voltage transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -5℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -5℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 2000 米； ◆ Altitude: ≤ 2000m;
◆ 产品标准：GB20840.1 GB20840.3。 ◆ Standard: GB20840.1 GB20840.3.

技术参数表 | Technical Data Form D

额定电压 (V) 二次绕组额定输出 (VA) 二次绕组极限输出 (VA)
型号 Rated voltage Rated output of secondary Thermal limitiong 额定绝缘水平 (kV)
Type 一次绕组 二次绕组 winding output Rated insulating level
Primary winding Secondary winding 0.2 0.5 6P of secondary winding
100
30 50 200 1000
100/220
JDZ9-35 35000 40.5/95/185
100/220 30 50 - 1000
220 - - 300 1000

外形及安装尺寸 | Overall Dimension Drawing(mm)

390

4-Ф14

A B
515±3 300 240

420
490
a b

40
