WANGYUAN 电站金具
ELELCTRIC TECHNOLOGY Ltd. Substation fitting

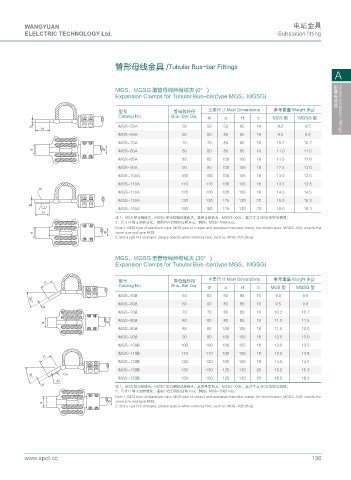

管形母线金具 /Tubular Bus-bar Fittings
A

MGS、MGSG 型管母线伸缩线夹 (0° )
Expansion Clamps for Tubular Bus-bar(type MGS、MGSG)

型号 管母线外径 主要尺寸 Main Dimensions 参考重量 Weight (kg) 配变电金具 Hotels substation fittings
Catalog No. Bus-Bar Dia. Φ a H b MGS 型 MGSG 型
D MGS-50A 50 50 50 85 16 9.0 9.5
*
MGS-60A 60 60 80 85 16 9.5 9.8
MGS-70A 70 70 80 85 16 10.2 10.7
C  MGS-80A 80 80 80 85 16 11.0 11.5
MGS-85A 85 85 100 105 18 11.5 12.0
MGS-90A 90 90 100 105 18 12.5 13.0
MGS-100A 100 100 100 105 18 13.0 13.5
MGS-110A 110 110 100 105 18 13.5 13.8
#+
MGS-120A 120 120 100 105 18 14.0 14.5
MGS-130A 130 130 125 130 20 15.0 15.3
D
%7 MGS-150A 150 150 125 130 20 18.0 18.3
*
注 1、MGS 型为铝线夹；MGSG 型为铜铝过渡线夹，其型号命名为；MGSG-XXA， 其尺寸与 MGS 型完全相同；
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MGS-70A(Hxa)。
Note 1, MGS type of aluminum clips; MGS type of copper and aluminum transition clamp, the model name; MGSG-XXA, exactly the
C  same size and type MGS;
2, and a size H if changed, please specify when ordering Hxa, such as: MGS-70A (Hxa).

MGS、MGSG 型管母线伸缩线夹 (30° )
Expansion Clamps for Tubular Bus-bar(type MGS、MGSG)

* 型号 管母线外径 主要尺寸 Main Dimensions 参考重量 Weight (kg)
Catalog No. Bus-Bar Dia.
Φ a H b MGS 型 MGSG 型
MGS-50B 50 50 50 85 16 9.0 9.5
MGS-60B 60 60 80 85 16 9.5 9.8
d
D
MGS-70B 70 70 80 85 16 10.2 10.7
C  MGS-80B 80 80 80 85 16 11.0 11.5
MGS-85B 85 85 100 105 18 11.5 12.0
MGS-90B 90 90 100 105 18 12.5 13.0
MGS-100B 100 100 100 105 18 13.0 13.5
MGS-110B 110 110 100 105 18 13.5 13.8
*
MGS-120B 120 120 100 105 18 14.0 14.5
MGS-130B 130 130 125 130 20 15.0 15.3
%W
MGS-150B 150 150 125 130 20 18.0 18.3
#
d
注 1、MGS 型为铝线夹；MGSG 型为铜铝过渡线夹，其型号命名为；MGSG-XXB， 其尺寸与 MGS 型完全相同；
D
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MGS-70B(Hxa)。
Note 1, MGS type of aluminum clips; MGS type of copper and aluminum transition clamp, the model name; MGSG-XXB, exactly the
 same size and type MGS;
C
2, and a size H if changed, please specify when ordering Hxa, such as: MGS-70B (Hxa).

www.spdl.cc 136
