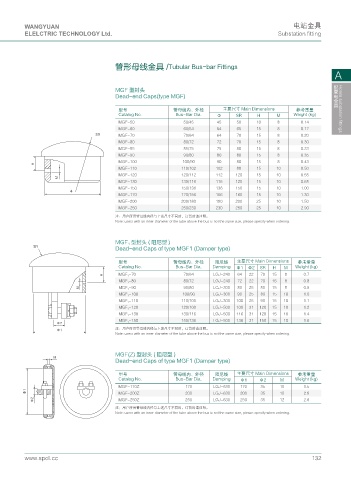

WANGYUAN 电站金具
ELELCTRIC TECHNOLOGY Ltd. Substation fitting

管形母线金具 /Tubular Bus-bar Fittings
A

MGF 型封头
Dead-end Caps(type MGF)

型号 管母线内、外径 主要尺寸 Main Dimensions 参考重量 配变电金具 Hotels substation fittings
Catalog No. Bus-Bar Dia. Φ SR H M Weight (kg)
MGF-50 50/45 45 50 10 8 0.14
MGF-60 60/54 54 65 15 8 0.17
54 MGF-70 70/64 64 70 15 8 0.20
MGF-80 80/72 72 70 15 8 0.30
MGF-85 85/75 75 80 15 8 0.33
MGF-90 90/80 80 80 15 8 0.35
MGF-100 100/90 90 80 15 8 0.43
*
MGF-110 110/102 102 80 15 10 0.50
MGF-120 120/112 112 120 15 10 0.55
/
MGF-130 130/116 116 120 15 10 0.68
MGF-150 150/136 136 150 15 10 1.00
µ
MGF-170 170/156 156 160 15 10 1.30
MGF-200 200/180 180 200 25 10 1.50
MGF-250 250/230 230 250 25 10 2.90
注：用户所用管母线内径与上述尺寸不同时，订货时请注明。
Note: users with an inner diameter of the tube above the bus is not the same size, please specify when ordering.

MGF 1 型封头 ( 阻尼型 )
54 Dead-end Caps of type MGF1 (Damper type)

型号 管母线内、外径 阻尼线 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Damping Φ1 Φ2 SR H M Weight (kg)
* MGF 1 -70 70/64 LGJ-240 64 22 70 15 8 0.7
MGF 1 -80 80/72 LGJ-240 72 22 70 15 8 0.8
/ MGF 1 -90 90/80 LGJ-300 80 25 80 15 8 0.9
MGF 1 -100 100/90 LGJ-300 90 25 80 15 10 1.0
MGF 1 -110 110/100 LGJ-300 100 25 90 15 10 1.1
MGF 1 -120 120/100 LGJ-500 100 31 120 15 10 1.2
MGF 1 -130 130/116 LGJ-500 116 31 120 15 10 1.4
MGF 1 -150 150/136 LGJ-500 136 31 150 15 10 1.6

 注：用户所用管母线内径与上述尺寸不同时，订货时请注明。
Note: users with an inner diameter of the tube above the bus is not the same size, please specify when ordering.

MGF(Z) 型封头 ( 阻尼型 )
/
Dead-end Caps of type MGF1 (Damper type)
型号 管母线内、外径 阻尼线 主要尺寸 Main Dimensions 参考重量
Catalog No. Bus-Bar Dia. Damping Φ1 Φ2 M Weight (kg)
MGF-170Z 170 LGJ-630 170 35 10 1.5
 MGF-200Z 200 LGJ-630 200 35 10 2.8
 MGF-250Z 250 LGJ-630 250 35 12 2.6
注：用户所用管母线内径与上述尺寸不同时，订货时请注明。
Note: users with an inner diameter of the tube above the bus is not the same size, please specify when ordering.
