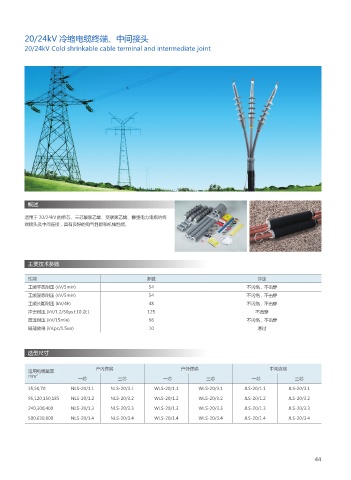

20/24kV 冷缩电缆终端、中间接头

20/24kV Cold shrinkable cable terminal and intermediate joint

概述

适用于 20/24kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终
端接头及中间连接，具有良好的电气性能和机械性能。

主要技术参数

性能 参数 评定
工频干态耐压 (kV/5min) 54 不闪络，不击穿
工频湿态耐压 (kV/5min) 54 不闪络，不击穿
工频长期耐压 (kV/4h) 48 不闪络，不击穿
冲击耐压 (kV/1.2/50μs±10 次 ) 125 不击穿
直流耐压 (kV/15min) 96 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

户内终端 户外终端 中间连接
适用电缆截面
mm 2
一芯 三芯 一芯 三芯 一芯 三芯
35,50,70 NLS-20/1.1 NLS-20/3.1 WLS-20/1.1 WLS-20/3.1 JLS-20/1.1 JLS-20/3.1
95,120,150,185 NLS-20/1.2 NLS-20/3.2 WLS-20/1.2 WLS-20/3.2 JLS-20/1.2 JLS-20/3.2
240,300,400 NLS-20/1.3 NLS-20/3.3 WLS-20/1.3 WLS-20/3.3 JLS-20/1.3 JLS-20/3.3
500,630,800 NLS-20/1.4 NLS-20/3.4 WLS-20/1.4 WLS-20/3.4 JLS-20/1.4 JLS-20/3.4
