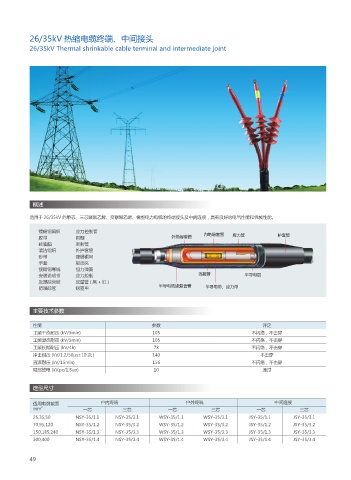

26/35kV 热缩电缆终端、中间接头

26/35kV Thermal shrinkable cable terminal and intermediate joint

概述

适用于 26/35kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

镀锡铜编织 应力控制管 内绝缘套管
胶带 雨棚 外绝缘套管 应力管 护套管
硅油脂 密封管
清洁组织 外护套管
砂带 镀锡铜网
手套 驱动夹
镀锡铜绑线 恒力弹簧
安装说明书 应力控制 连接管 半导电层
反跟踪突破 双壁管(黑+红)
防跟踪管 钢盔甲 半导电绝缘复合管 半导电带、应力带

主要技术参数

性能 参数 评定
工频干态耐压 (kV/5min) 105 不闪络，不击穿
工频湿态耐压 (kV/5min) 105 不闪络，不击穿
工频长期耐压 (kV/4h) 78 不闪络，不击穿
冲击耐压 (kV/1.2/50μs±10 次 ) 140 不击穿
直流耐压 (kV/15min) 156 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

适用电缆截面 户内终端 户外终端 中间连接
mm 2 一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NSY-35/1.1 NSY-35/3.1 WSY-35/1.1 WSY-35/3.1 JSY-35/1.1 JSY-35/3.1
70,95,120 NSY-35/1.2 NSY-35/3.2 WSY-35/1.2 WSY-35/3.2 JSY-35/1.2 JSY-35/3.2
150,185,240 NSY-35/1.3 NSY-35/3.3 WSY-35/1.3 WSY-35/3.3 JSY-35/1.3 JSY-35/3.3
300,400 NSY-35/1.4 NSY-35/3.4 WSY-35/1.4 WSY-35/3.4 JSY-35/1.4 JSY-35/3.4
