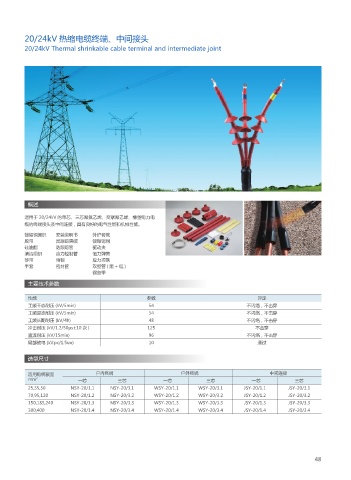

20/24kV 热缩电缆终端、中间接头

20/24kV Thermal shrinkable cable terminal and intermediate joint

概述

适用于 20/24kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电
缆的终端接头及中间连接，具有良好的电气性能和机械性能。
镀锡铜编织 安装说明书 外护套管
胶带 反跟踪突破 镀锡铜网
硅油脂 防跟踪管 驱动夹
清洁组织 应力控制管 恒力弹簧
砂带 雨棚 应力控制
手套 密封管 双壁管(黑+红)
钢盔甲
主要技术参数

性能 参数 评定
工频干态耐压 (kV/5min) 54 不闪络，不击穿
工频湿态耐压 (kV/5min) 54 不闪络，不击穿
工频长期耐压 (kV/4h) 48 不闪络，不击穿
冲击耐压 (kV/1.2/50μs±10 次 ) 125 不击穿
直流耐压 (kV/15min) 96 不闪络，不击穿
局部放电 (kV.pc/1.5uo) 10 通过

选型尺寸

适用电缆截面 户内终端 户外终端 中间连接
mm 2 一芯 三芯 一芯 三芯 一芯 三芯
25,35,50 NSY-20/1.1 NSY-20/3.1 WSY-20/1.1 WSY-20/3.1 JSY-20/1.1 JSY-20/3.1
70,95,120 NSY-20/1.2 NSY-20/3.2 WSY-20/1.2 WSY-20/3.2 JSY-20/1.2 JSY-20/3.2
150,185,240 NSY-20/1.3 NSY-20/3.3 WSY-20/1.3 WSY-20/3.3 JSY-20/1.3 JSY-20/3.3
300,400 NSY-20/1.4 NSY-20/3.4 WSY-20/1.4 WSY-20/3.4 JSY-20/1.4 JSY-20/3.4

48
