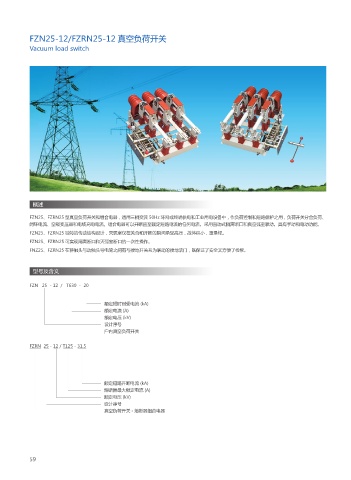

FZN25-12/FZRN25-12 真空负荷开关

Vacuum load switch

概述

FZN25、FZRN25 型真空负荷开关和组合电器，适用三相交流 50Hz 环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、
闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25、FZRN25 可实现隔离断口和灭弧室断口的一次性操作。
FNZ25、FZRN25 在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。

型号及含义

FZN 25 - 12 / T630 - 20

额定短时耐受电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内真空负荷开关

FZRN 25 - 12 / T125 - 31.5

额定短路开断电流 (kA)
熔断器最大额定电流 (A)
额定电压 (kV)
设计序号
真空负荷开关 - 熔断器组合电器
