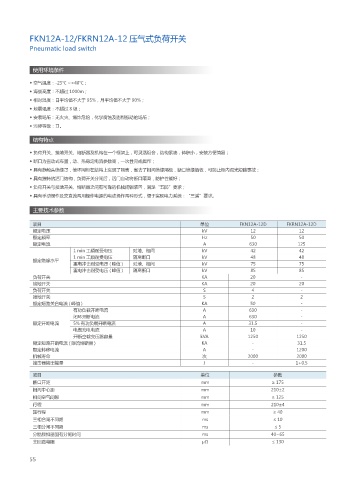

FKN12A-12/FKRN12A-12 压气式负荷开关

Pneumatic load switch

使用环境条件

◆ 空气温度：-25℃ ~+40℃；
◆ 海拨高度：不超过 1000m；
◆ 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆ 地震强度：不超过 8 级；
◆ 安装场所：无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
◆ 污秽等级：Ⅱ。

结构特点

◆ 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
◆ 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
◆ 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
◆ 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
◆ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
◆ 具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。

主要技术参数

项目 单位 FKN12A-12D FKRN12A-12D
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
1 min 工频耐受电压 对地、相间 kV 42 42
1 min 工频耐受电压 隔离断口 kV 48 48
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) 对地、相间 kV 75 75
雷电冲击耐受电压 ( 峰值 ) 隔离断口 kV 85 85
负荷开关 KA 20 -
接地开关 KA 20 20
负荷开关 S 4 -
接地开关 S 2 2
额定短路关合电流 ( 峰值 ) KA 50 -
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
额定开断电流 5% 有功负载开断电流 A 31.5 -
电缆充电电流 A 10 -
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 ( 限流熔断器 ) KA - 31.5
额定转移电流 A - 1200
机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5

项目 单位 参数
断口开距 mm ≥ 175
相间中心距 mm 210±2
相间空气间隙 mm ≥ 125
行程 mm 210±4
超行程 mm ≥ 40
三相合闸不同期 ms ≤ 10
三相分闸不同期 ms ≤5
分励脱扣器固有分闸时间 ms 40~65
主回路电阻 μΩ ≤ 130
