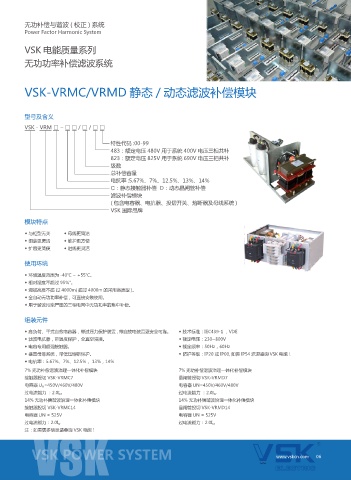

VSK 电能质量系列
无功功率补偿滤波系统
74,䮲䛹ᣔܦ ༭तٷ ጑͆㏓ᮦ㘩ᬌߋ㶑֫⩋ᔭ䨪
1PXFS 'BDUPS )BSNPOJD 4ZTUFN
ᬌߋ㶑̺֫䄼∎ ᵍ₏ ㈧㐋
VSK-VRMC/VRMD 静态 / 动态滤波补偿模块

型号及含义

VSK - VRM □ - □ □ / □ / □ □

特性代码 :00-99
483：额定电压 480V 用于系统 400V 电压三相共补
823：额定电压 825V 用于系统 690V 电压三相共补
级数
总补偿容量
电抗率 :5.67%、7%、12.5%、13%、14%
C：静态接触器补偿 D：动态晶闸管补偿
滤波补偿模块
( 包含电容器、电抗器、投切开关、熔断器及母线系统 )
VSK 国际品牌

模块特点

◆ 与柜型无关 ◆ 母线更简洁
◆ 组装更灵活 ◆ 维护更方便
◆ 扩容更简便 ◆ 进线更灵活

使用环境
◆ 环境温度范围为 -40℃ ~ +55℃。
◆ 相对湿度不超过 95%°。
◆ 海拔高度不超 过 4000m( 超过 4000m 的采用高原型 )。
◆ 全自动无功功率补偿，可直接安装使用。
◆ 用于谐波污染严重的三相电网中无功功率的集中补偿。

组装元件

◆ 高负荷、干式自愈电容器，带过压力保护装置 , 带自放电装置更安全可靠。 ◆ 技术标准：IEC439-1 ，VDE
◆ 滤波电抗器，带温度保护，全真空浸渍。 ◆ 额定电压：230~800V
◆ 电容专用超强接触器。 ◆ 额定频率：50Hz，60Hz
◆ 垂直母排系统，带低压熔断保护。 ◆ 防护等级：IP20 或 IP00, 如需 IP54 欢迎垂询 VSK 电能！
◆ 电抗率：5.67%、7%、12.5%， 13%，14%
7% 无功补偿谐波治理一体化补偿模块 7% 无功补偿谐波治理一体化补偿模块
接触器投切 VSK-VRMC7 晶闸管投切 VSK-VRMD7
电容器 U N =450V/460V/480V 电容器 UN=450V/460V/480V
过电流能力 ：2.0I N' 过电流能力 ：2.0I N'
14% 无功补偿谐波治理一体化补偿模块 14% 无功补偿谐波治理一体化补偿模块
接触器投切 VSK-VRMC14 晶闸管投切 VSK-VRMD14
电容器 UN = 525V 电容器 UN = 525V
VSK 74,⩡㘩㶑֫㈧㐋
过电流能力：2.0I N' 过电流能力：2.0I N'
注：如需更多信息请垂询 VSK 电能！
