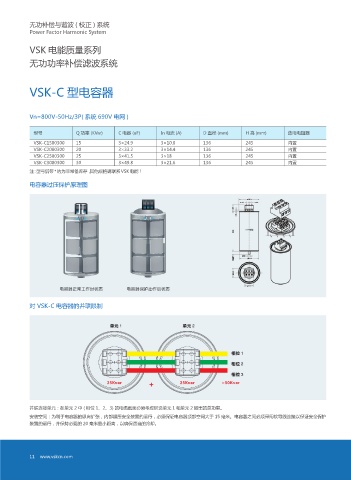

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System

VSK 电能质量系列
无功功率补偿滤波系统

VSK-C 型电容器

Vn=800V-50Hz/3P( 系统 690V 电网 )

型号 Q 功率 (KVar) C 电容 (uF) In 电流 (A) D 直径 (mm) H 高 (mm) 放电电阻器
VSK-C1580300 15 3×24.9 3×10.8 136 245 内置
VSK-C2080300 20 3×33.2 3×14.4 136 245 内置
VSK-C2580300 25 3×41.5 3×18 136 245 内置
VSK-C3080300 30 3×49.8 3×21.6 136 245 内置
注：型号后带*的为非常备库存，其他规格请联系VSK电能！

电容器过压保护原理图

VSKⲛ㡣

对 VSK-C 电容器的并联限制

并联连接单元：在单元 2 中 ( 相位 1、2、3) 的电缆截面必须考虑所选单元 1 和单元 2 输出的总功率。
安装空间：为利于电容器的纵向扩张，内部超压安全装置的运行，必须保证电容器顶部空间大于 15 毫米。电容器之间必须采用软导线连接以保证安全保护
VSK
装置的运行，并保持必要的 20 毫米最小距离，以确保适当的冷却。
