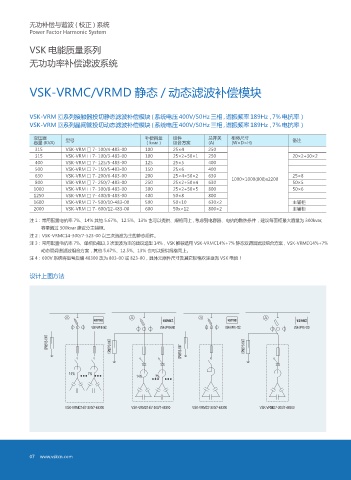

无功补偿与谐波 ( 校正 ) 系统
Power Factor Harmonic System

VSK 电能质量系列
无功功率补偿滤波系统

VSK-VRMC/VRMD 静态 / 动态滤波补偿模块

VSK-VRM □系列接触器投切静态滤波补偿模块 ( 系统电压 400V/50Hz 三相 , 谐振频率 189Hz，7% 电抗率）
C
VSK-VRM □系列晶闸管投切动态滤波补偿模块 ( 系统电压 400V/50Hz 三相 , 谐振频率 189Hz，7% 电抗率）
D
变压器 型号 补偿容量 组件 总开关 柜体尺寸 备注
容量 (KVA) （kvar） 组合方案 (A) (W×D×H)
315 VSK-VRM □ 7- 100/4-483-00 100 25×4 250
315 VSK-VRM □ 7- 100/3-483-00 100 25×2+50×1 250 20×2+30×2
400 VSK-VRM □ 7- 125/5-483-00 125 25×5 400
500 VSK-VRM □ 7- 150/5-483-00 150 25×6 400
630 VSK-VRM □ 7- 200/6-483-00 200 25×4+50×2 630 25×8
800 VSK-VRM □ 7- 250/7-483-00 250 25×2+50×4 630 1000×1000(800)x2200 50×5
1000 VSK-VRM □ 7- 300/8-483-00 300 25×2+50×5 800 50×6
1250 VSK-VRM □ 7- 400/8-483-00 400 50×8 800
1600 VSK-VRM □ 7- 500/10-483-00 500 50×10 630×2 主辅柜
2000 VSK-VRM □ 7- 600/12-483-00 600 50x×12 800×2 主辅柜

注 1：常用配置电抗率 7%、14% 其他 5.67%、12.5%、13% 也可以提供、规格同上 , 考虑到电容器、电抗的散热条件，建议每面柜最大容量为 300kvar,
容量超过 300kvar 建议分主辅柜。
注 2：VSK-VRMC14-300/7-523-00 以三次谐波为主的静态组件。
注 3：常用配置电抗率 7%、单相负载以 3 次谐波为主的建议选型 14%，VSK 推荐选用 VSK-VRMC14%+7% 静态双调谐滤波组合方案，VSK-VRMD14%+7%
动态双调谐滤波组合方案，其他 5.67%、12.5%、13% 也可以提供规格同上。
注 4：690V 系统将型号后缀 48300 改为 803-00 或 823-00，具体元器件尺寸及其它规格欢迎垂询 VSK 电能！

设计上图方法

VSK-VPF8-24C VSK-VPF8-24D VSK-VPFE-12C VSK-VPFE-12D
CPMSYS-100T CPMSYS-100T CPMSYS-100T CPMSYS-100T

14% 7% 14% 7%

VSK-VRMC14/7-300/7-48300 VSK-VRMD14/7-300/7-48300 VSK-VRMC7-300/7-48300 VSK-VRMD7-300/7-48300
