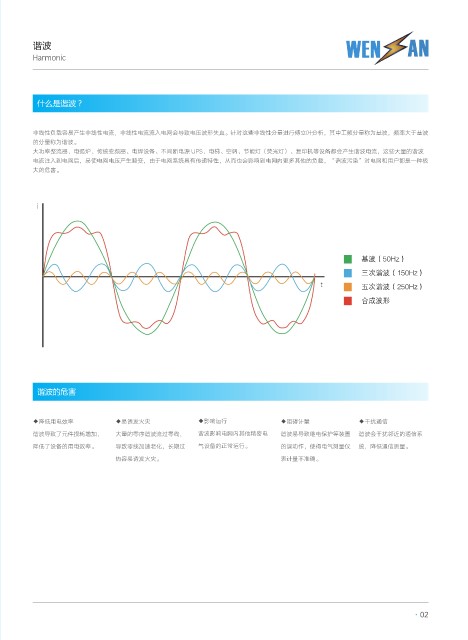

谐波
Harmonic

什么是谐波？

非线性负载容易产生非线性电流，非线性电流流入电网会导致电压波形失真。针对这些非线性分量进行傅立叶分析，其中工频分量称为基波，频率大于基波
的分量称为谐波。
大功率整流器、电弧炉、传统变频器、电焊设备、不间断电源 UPS、电梯、空调、节能灯（荧光灯）、复印机等设备都会产生谐波电流，这些大量的谐波
电流注入到电网后，易使电网电压产生畸变，由于电网系统具有传递特性，从而也会影响到电网内更多其他的负载，“谐波污染”对电网和用户都是一种极
大的危害。

i

基波（50Hz）
三次谐波（150Hz）
t 五次谐波（250Hz）

合成波形

谐波的危害

◆降低用电效率 ◆易诱发火灾 ◆影响运行 ◆阻碍计量 ◆干扰通信
谐波导致了元件损耗增加， 大量的零序谐波流过零线， 谐波影响电网内其他精密电 谐波易导致继电保护等装置 谐波会干扰邻近的通信系
降低了设备的用电效率。 导致零线加速老化，长期过 气设备的正常运行。 的误动作，使得电气测量仪 统，降低通信质量。
热容易诱发火灾。 表计量不准确。
