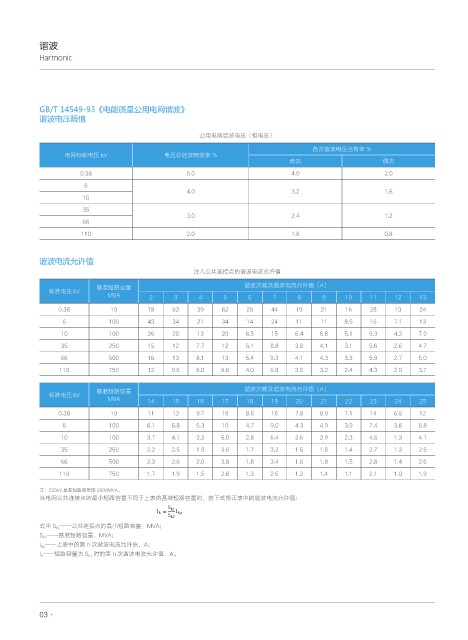

谐波
Harmonic

GB/T 14549-93《电能质量公用电网谐波》
谐波电压限值

公用电网谐波电压（相电压）
各次谐波电压含有率 %
电网标称电压 kV 电压总谐波畸变率 %
奇次 偶次
0.38 5.0 4.0 2.0
6
4.0 3.2 1.6
10
35
3.0 2.4 1.2
66
110 2.0 1.6 0.8

谐波电流允许值
注入公共连接点的谐波电流允许值

基准短路容量 谐波次数及谐波电流允许值（A）
标准电压 kV
MVA 2 3 4 5 6 7 8 9 10 11 12 13
0.38 10 78 62 39 62 26 44 19 21 16 28 13 24
6 100 43 34 21 34 14 24 11 11 8.5 16 7.1 13
10 100 26 20 13 20 8.5 15 6.4 6.8 5.1 9.3 4.3 7.9
35 250 15 12 7.7 12 5.1 8.8 3.8 4.1 3.1 5.6 2.6 4.7
66 500 16 13 8.1 13 5.4 9.3 4.1 4.3 3.3 5.9 2.7 5.0
110 750 12 9.6 6.0 9.6 4.0 6.8 3.0 3.2 2.4 4.3 2.0 3.7

基准短路容量 谐波次数及谐波电流允许值（A）
标准电压 kV
MVA 14 15 16 17 18 19 20 21 22 23 24 25
0.38 10 11 12 9.7 18 8.6 16 7.8 8.9 7.1 14 6.5 12
6 100 6.1 6.8 5.3 10 4.7 9.0 4.3 4.9 3.9 7.4 3.6 6.8
10 100 3.7 4.1 3.2 6.0 2.8 5.4 2.6 2.9 2.3 4.5 1.3 4.1
35 250 2.2 2.5 1.9 3.6 1.7 3.2 1.5 1.8 1.4 2.7 1.3 2.5
66 500 2.3 2.6 2.0 3.8 1.8 3.4 1.6 1.9 1.5 2.8 1.4 2.6
110 750 1.7 1.9 1.5 2.8 1.3 2.5 1.2 1.4 1.1 2.1 1.0 1.9
注：220kV 基准短路容量取 2000MVA。
当电网公共连接点的最小短路容量不同于上表的基准短路容量时，按下式修正表中的谐波电流允许值：

式中 S k1 ——公共连接点的最小短路容量，MVA；
S k2 ——基准短路容量，MVA；
I hp ——上表中的第 h 次谐波电流允许值，A；
I h ——短路容量为 S k1 时的第 h 次谐波电流允许值，A。
