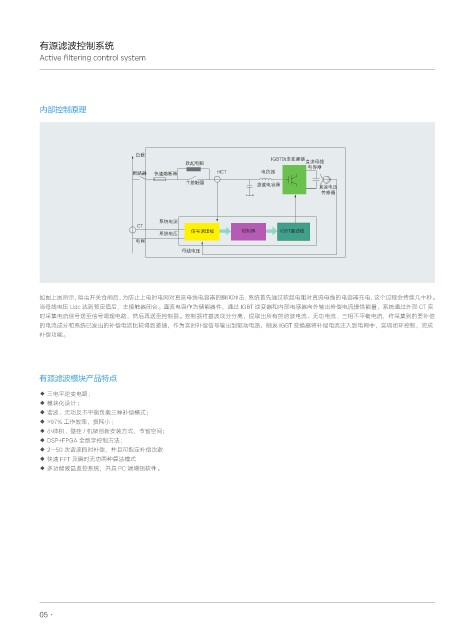

有源滤波控制系统
Active filtering control system

内部控制原理

䉋䒩
*(#5ߋ⢳ऄ䶽ஔ
䒛䊣⩡䭧 Ⱐ≭⃹㏫
⩡ქஔ
᫙䌛ஔ ᔗ䕋⛀᫙ஔ )$5 ⩡ៃஔ
ͧᣑ㼒ஔ
␐∎⩡ქஔ
Ⱐ≭⩡ࢷ
ьᙋஔ

㈧㐋⩡≭
$5
ԍण䄯⤲Ძ ᣓݢஔ *(#5依ߔᲫ
㈧㐋⩡ࢷ
⩡㑽
⃹㏫⩡ࢷ

如图上图所示，隔离开关合闸后，为防止上电时电网对直流母线电容器的瞬间冲击，系统首先通过软起电阻对直流母线的电容器充电，这个过程会持续几十秒。
当母线电压 Udc 达到预定值后，主接触器闭合。直流电容作为储能器件，通过 IGBT 逆变器和内部电感器向外输出补偿电流提供能量，系统通过外部 CT 实
时采集电流信号送至信号调理电路，然后再送至控制器。控制器将基波成分分离，提取出所有的谐波电流、无功电流、三相不平衡电流，将采集到的要补偿
的电流成分和系统已发出的补偿电流比较得到差值，作为实时补偿信号输出到驱动电路，触发 IGBT 变换器将补偿电流注入到电网中，实现闭环控制，完成
补偿功能。

有源滤波模块产品特点

◆ 三电平逆变电路；
◆ 模块化设计 ;
◆ 谐波、无功及不平衡负载三种补偿模式；
◆ >97% 工作效率，损耗小 ;
◆ 小体积、壁挂 / 机架创新安装方式，节省空间；
◆ DSP+FPGA 全数字控制方法；
◆ 2--50 次谐波同时补偿，并且可指定补偿次数
◆ 快速 FFT 及瞬时无功两种算法模式
◆ 多功能液晶监控系统，并具 PC 端增强软件。
