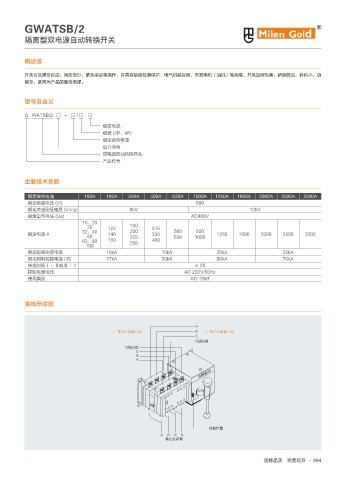

GWATSB/2

隔离型双电源自动转换开关

概述续

开关可实现全自动、消防双分、紧急手动等操作：并具有缺相检测保护、电气机械互锁，带发电机（油机）等功能。开关造型优美，新颖简洁，体积小、功
能全，是同类产品的最佳选择。

型号及含义

G WATSB/2 □ - □ / □ □

额定电流
极数 (3P、4P)
额定发热电流
设计序号
双电源自动转换开关
产品代号

主要技术参数

额定发热电流 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Vi) 690
额定冲击耐受电压 (Vimp) 8kV 12kV
额定工作电压 (Ue) AC400V
16、20
25 125 180 315
32、40 200 500 800
额定电流 A 140 350 1250 1600 2000 2500 3200
50 225 630 1000
63、80 160 250 400
100
额定短路耐受电流 10kA 15kA 30kA 55kA
额定限制短路电流 (IS) 17kA 30kA 60kA 70kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ ≤ 2S
控制电源电压 AC 230V/50Hz
使用类别 AC-33iB

接线示意图

"
ć ࣡ၸႂຸᣤЙቪ # Ĉ ܫၸႂຸᣤЙቪ
$
/ጲॸଋ
/ጲॸଋ
$
#
"
ᒬҮᣀ૰धС

ેᩙͮᎵ
" # $ /
ᣤѢ᠆ᣑΞ
