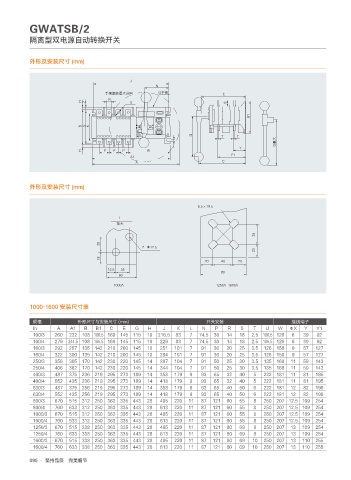

GWATSB/2

隔离型双电源自动转换开关

外形及安装尺寸 (mm)

+
/
᝷ᳰ᫷䒘ᰬ๓㠯ఠ (ࡶᒰ &
3
; 9 4

# ) 6 ,
( 5 5
(ᰬ๓
:
1 1 1 8
:
"
" $

外形及安装尺寸 (mm)

)
f
*
ᩪ๓

Ð

" " "

1000-1600 安装尺寸表

规格 外形尺寸与安装尺寸 (mm) 开关安装 接线端子
In A A1 B B1 C E G H J K L N P R S T U W ΦX Y Y1
100/3 260 232 108 106.5 169 145 115 19 216.5 83 7 74.5 30 14 18 2.5 106.5 126 6 39 92
100/4 279 244.5 108 106.5 169 145 115 19 229 83 7 74.5 30 14 18 2.5 106.5 126 6 39 92
160/3 292 267 135 142 210 200 145 10 251 101 7 91 36 20 25 3.5 126 158 9 57 127
160/4 322 300 135 142 210 200 145 10 284 101 7 91 36 20 25 3.5 126 158 9 57 127
250/3 356 305 170 142 230 220 145 14 287 104 7 91 50 25 30 3.5 135 168 11 59 143
250/4 406 362 170 142 230 220 145 14 344 104 7 91 50 25 30 3.5 135 168 11 59 143
400/3 487 375 236 219 295 273 189 14 358 179 9 93 65 32 40 5 222 181 11 81 195
400/4 552 435 236 219 295 273 189 14 418 179 9 93 65 32 40 5 222 181 11 81 195
630/3 487 375 256 219 295 273 189 14 358 179 9 93 65 40 50 6 222 181 12 82 196
630/4 552 435 256 219 295 273 189 14 418 179 9 93 65 40 50 6 222 181 12 82 196
800/3 670 515 312 250 363 335 443 28 495 220 11 87 121 60 55 8 250 207 12.5 109 254
800/4 760 633 312 250 363 335 443 28 613 220 11 87 121 60 55 8 250 207 12.5 109 254
1000/3 670 515 312 250 363 335 443 28 495 220 11 87 121 60 55 8 250 207 12.5 109 254
1000/4 760 533 312 250 363 335 443 28 613 220 11 87 121 60 55 8 250 207 12.5 109 254
1250/3 670 515 338 250 363 335 443 28 495 220 11 87 121 80 69 8 250 207 13 109 254
1250/4 760 633 338 250 363 335 443 28 613 220 11 87 121 80 69 8 250 207 13 109 254
1600/3 670 515 338 250 363 335 443 28 495 220 11 87 121 80 69 10 250 207 13 110 255
1600/4 760 633 338 250 363 335 443 28 613 220 11 87 121 80 69 10 250 207 13 110 255
