GWATSG

(PC 级 ) 双电源自动转换开关

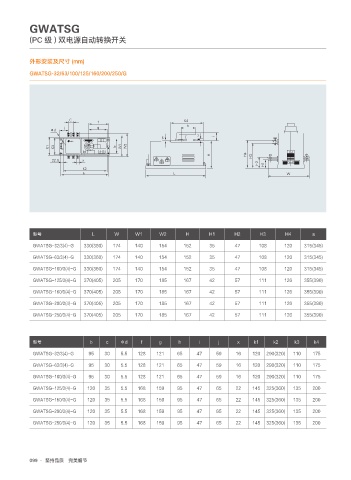

外形安装及尺寸 (mm)

GWATSG-32/63/100/125/160/200/250/G

$ ,
G
I
K H
ŸE
J

, , C 8 8
) ) )
Y
) )
,
B - 8

型号 L W W1 W2 H H1 H2 H3 H4 a
GWATSG-32/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)

GWATSG-63/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)
GWATSG-100/3(4)-G 330(360) 174 140 154 152 35 47 108 120 315(345)

GWATSG-125/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
GWATSG-160/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)

GWATSG-200/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)
GWATSG-250/3(4)-G 370(405) 205 170 185 167 42 57 111 126 355(390)

型号 b c Φd f g h i j x k1 k2 k3 k4

GWATSG-32/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
GWATSG-63/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175
GWATSG-100/3(4)-G 95 30 5.5 128 121 65 47 59 16 120 290(320) 110 175

GWATSG-125/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
GWATSG-160/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200

GWATSG-200/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
GWATSG-250/3(4)-G 120 35 5.5 168 159 95 47 65 22 145 325(360) 135 200
