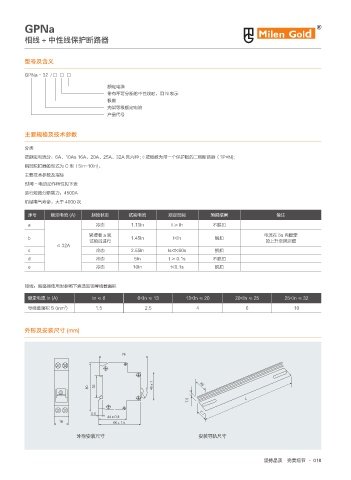

GPNa

相线 + 中性线保护断路器

型号及含义

GPNa - 32 / □ □ □
额定电流
带有不可分断的中性线时，用 N 表示
极数
壳架等级额定电流
产品代号

主要规格及技术参数

分类
按额定电流分：6A、10As 16A、20A、25A、32A 共六种 ; ◊ 按极数为带一个保护极的二极断路器（1P+N);
瞬时脱扣器的型式为 C 型（5In~10In)。
主要技术参数及指标
时间 - 电流动作特性见下表
运行短路分断能力：4500A
机械电气寿命：大于 4000 次

序号 额定电流 (A) 起始状态 试验电流 规定时间 预期结果 备注
a 冷态 1.13In t≥lh 不脱扣
紧接着 a 项 电流在 5s 内稳定
b 1.45In t<lh 脱扣
试验后进行 的上升至规定值
≤ 32A
c 冷态 2.55ln Is<t<60s 脱扣
d 冷态 5In t ≥ 0.1s 不脱扣
e 冷态 10In t<0.1s 脱扣

接线：断路器使用时参照下表选取铜导线截面积

额定电流 In (A) In≤6 6<In ≤ 13 13<In ≤ 20 20<In ≤ 25 25<In ≤ 32
2
导线截面积 S (mm ) 1.5 2.5 4 6 10

外形及安装尺寸 (mm)

e

.

e
e

ߤ৬ࢦᛯࣴࣙ ࢦᛯࣝᢑࣴࣙ
