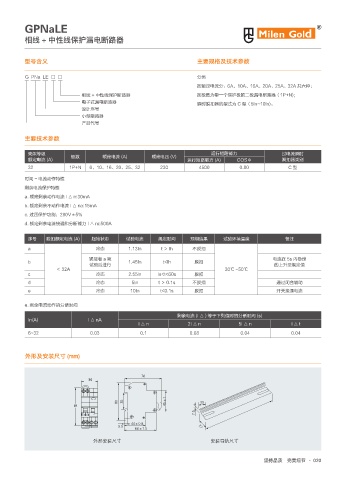

GPNaLE

相线 + 中性线保护漏电断路器

型号含义 主要规格及技术参数

G PNa LE □ □ 分类
按额定电流分：6A、10A、16A、20A、25A、32A 共六种；
相线 + 中性线保护断路器 按极数为带一个保护极的二极漏电断路器（1P+N);
电子式漏电断路器 瞬时脱扣器的型式为 C 型（5In~10In)。
设计序号
小型断路器
产品代号

主要技术参数

壳架等级 极数 额定电流 (A) 额定电压 (V) 运行短路能力 过电流瞬时
额定电流 (A) 运行短路能力 (A) COSΦ 脱扣器类别
32 1P+N 6、10、16、20、25、32 230 4500 0.80 C型
时间 - 电流动作特性
剩余电流保护特性
a. 额定剩余动作电流 I △ n:30mA
b. 额定剩余不动作电流 I △ no:15mA
c. 过压保护功能：280V±5%
d. 额定剩余电流接通和分断能力 I △ m:500A

序号 脱扣额定电流 (A) 起始状态 试验电流 规定时间 预期结果 试验环境温度 备注
a 冷态 1.13In t＞lh 不脱扣
紧接着 a 项 电流在 5s 内稳定
b 1.45In t<lh 脱扣
试验后进行 的上升至规定值
＜ 32A 30℃ ~50℃
c 冷态 2.55ln Is<t<60s 脱扣
d 冷态 5In t ＞ 0.1s 不脱扣 通过闭合辅助
e 冷态 10In t<0.1s 脱扣 开关接通电流

e. 剩余电流动作的分断时间
剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I△nA
I△n 2I△n 5I△n I△t
6~32 0.03 0.1 0.08 0.04 0.04

外形及安装尺寸 (mm)

36

d
81

d

d
्ܰ߶ᜈࡆࠩ ߶ᜈ࠭ᢽࡆࠩ

坚持品质 完美细节 · 020
