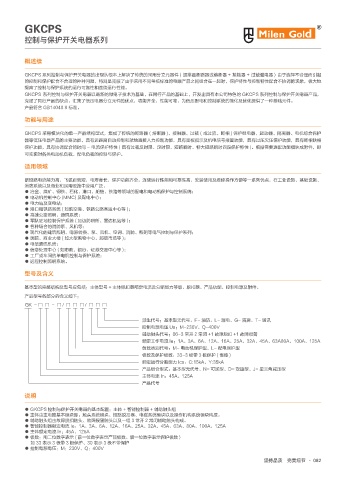

GKCPS

控制与保护开关电器系列

概述续

GKCPS 系列控制与保护开关电器的出现从根本上解决了传统的采用分立元器件 ( 通常是断路器或熔断器 + 接触器 + 过载继电器 ) 由于选择不合理而引起
的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地
提高了控制与保护系统的运行可靠性和连续运行性能。
GKCPS 系列控制与保护开关电器以最新的微电子技术为基础，在同行产品的基础上，开发出具有本公司特色的 GKCPS 系列控制与保护开关电器产品，
克服了同行产品的缺点，汇集了低压电器分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。
产品符合 GB14048.9 标准。
功能与用途

GKCPS 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器、电机综合保护
器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相
保护功能，具有协调配合的时间 - 电流保护特性 ( 具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性 )。根据需要选配功能模块或附件，即
可实现对各类电动机负载、配电负载的控制与保护。
适用领域

断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，在工业设施、基础设施、
消防系统以及商业和民用设施中应用广泛：
● 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
● 电动机控制中心 (MMC) 及配电中心；
● 电力站及变电站；
● 港口和铁路系统 ( 如航空港、铁路公路客运中心等 )；
● 高速公路照明、通风系统；
● 军队驻地控制保护系统 ( 如边防哨所、雷达机站等 )；
● 各种场合的消防泵、风机等；
● 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；
● 医院、商业大楼 ( 如大型购物中心、超级市场等 )；
● 电信通讯机房；
● 信息处理中心 ( 如市政、银行、证券交易中心等 )；
● 工厂或车间的单电机控制与保护系统；
● 远程控制照明系统。
型号及含义

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
GK - □ □ - □ / □ □ □ / □ □ □

派生代号：基本型无代号、F- 消防、L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-230V、Q-400V
辅助触头代号：06-3 常开 2 常闭 +1 故障脱扣 +1 故障报警
额定工作电流 Ie：1A、3A、6A、12A、16A、25A、32A、45A、63A80A、100A、125A
负载类别代号：M- 电动机保护型、L- 配电保护型
极数及保护极数：33-3 极带 3 极保护 ( 省略 )
额定运行分断能力 Ics：C:15kA、Y:35kA
产品组合型式：基本型无代号、N- 可逆型、D- 双速型、J- 星三角减压型
主体电流 In：45A、125A
产品代号
说明

● GKCPS 控制与保护开关电器的基本配置：主体 + 智能控制器 + 辅助触头组
● 主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。
● 辅助触头组由故障脱扣触头、故障报警触头以及一组 3 常开 2 常闭辅助触头构成。
● 智能控制器额定电流 Ie：1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A
● 主体额定电流 In：45A、125A
● 极数：用二位数字表示 ( 前一位数字表示产品极数、后一位数字表示保护极数 )
如 33 表示 3 极带 3 极保护、30 表示 3 极不带保护
● 控制电源电压：M：230V、Q：400V
