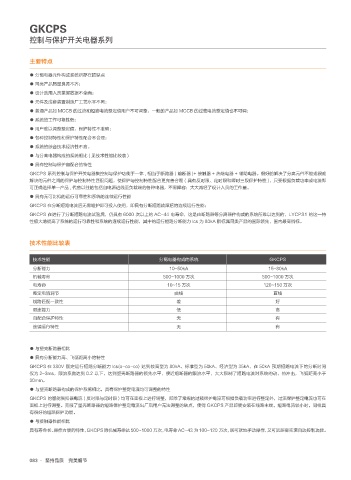

Page 90 - 西安梅兰日兰电气有限公司

GKCPS

控制与保护开关电器系列

主要特点

● 分离电器元件构成系统所存在的缺点
● 同类产品质量良莠不齐；
● 设计选用人员掌握数据不全面；
● 元件及成套装置制造厂工艺水平不同；
● 普通产品如 MCCB 的过流和短路电流整定值用户不可调整，一般的产品如 MCCB 的过载电流整定值也不可调；
● 系统的工作可靠性低；
● 用户难以调整整定值，保护特性不准确；
● 各种控制特性和保护特性配合不合理；
● 系统的综合技术经济性不高。
● 与分离电器构成的系统相比 ( 见技术性能比较表 )
● 具有控制与保护自配合的特性
GKCPS 系列控制与保护开关电器集控制与保护功能于一体 , 相当于断路器 ( 熔断器 )+ 接触器 + 热继电器 + 辅助电器。很好的解决了分离元件不能或很难
解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 )，只要根据负载功率或电流即
可正确选择单一产品 , 代替以往的包括自电源进线至负载端的各种电器，不需降容；大大减轻了设计人员的工作量。
● 具有无可比拟的运行可靠性和系统的连续运行性能
GKCPS 在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能；
GKCPS 在进行了分断短路电流试验后，仍具有 6000 次以上的 AC-44 电寿命，这是由断路器等分离器件构成的系统所难以达到的，LYCPS1 的这一特
性极大地提高了系统的运行可靠性和系统的连续运行性能，其中的运行短路分断能力 Ics 为 80kA 指标属同类产品的国际领先、国内最高指标。

技术性能比较表

技术性能 分离电器构成的系统 GKCPS
分断能力 10~50kA 15~80kA
机械寿命 500~1000 万次 500~1000 万次
电寿命 10~15 万次 120~150 万次
整定电流调节 曲线 直线
线路匹配一致性 差 好
限流能力 低 高
自配合保护特性 无 有
连续运行特性 无 有

● 与塑壳断路器相比
● 具有分断能力高、飞弧距离小的特性
GKCPS 在 380V 额定运行短路分断能力 Ics(o-co-co) 达到较高型为 80kA、标准型为 50kA、经济型为 35kA，在 50kA 预期短路电流下的分断时间
仅为 2~3ms，限流系数达到 0.2 以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，飞弧距离小于
30mm。
● 与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性
GKCPS 的智能脱扣器电流 ( 反时限与定时限 ) 均可在面板上进行调整，即除了常规的过载保护电流可根据负载功率进行整定外，过流保护整定电流也可在
面板上进行调整。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点，使得 GKCPS 产品即使安装在线路末端，短路电流较小时，同样具
有很好的短路保护功能。
● 与接触器性能相比
具有寿命长、操作方便的特性，GKCPS的机械寿命达500~1000 万次，电寿命AC-43 为100~120 万次，既可就地手动操作，又可远距离实现自动控制功能。

083 · 坚持品质 完美细节
