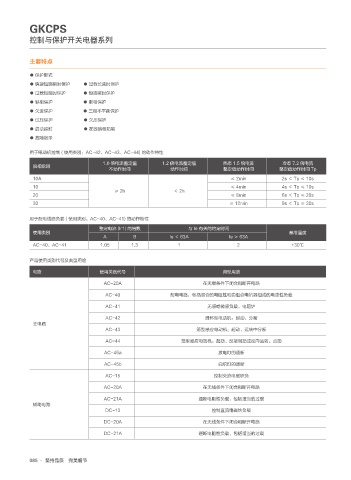

GKCPS
控制与保护开关电器系列
主要特点
● 保护形式
● 快速短路瞬时保护 ● 过载长延时保护
● 过载短延时保护 ● 短路瞬时保护
● 缺相保护 ● 断相保护
● 欠流保护 ● 三相不平衡保护
● 过压保护 ● 欠压保护
● 启动延时 ● 在线编程功能
● 故障指示
用于电动机控制 ( 使用类别：AC-42、AC-43、AC-44) 的动作特性
1.0 倍电流整定值 1.2 倍电流整定值 热态 1.5 倍电流 冷态 7.2 倍电流
脱扣级别
不动作时间 动作时间 整定值动作时间 整定值动作时间 Tp
10A ≤ 2min 2s ＜ Tp ≤ 10s
10 ≤ 4min 4s ＜ Tp ≤ 10s
≥ 2h ＜ 2h
20 ≤ 8min 6s ＜ Tp ≤ 20s
30 ≤ 12min 9s ＜ Tp ≤ 30s
用于配电线路负载 ( 使用类别：AC-40、AC-41) 的动作特性
整定电流 (Ir1) 的倍数 与 Ie 有关的约定时间
使用类别 基准温度
A B Ie ＜ 63A Ie ≥ 63A
AC-40、AC-41 1.05 1.3 1 2 +30℃
产品使用类别代号及典型用途
电路 使用类别代号 典型用途
AC-20A 在无载条件下闭合和断开电路
AC-40 配电电路，包括混合的电阻性和由组合电抗器组成的电感性负载
AC-41 无感或微感负载、电阻炉
AC-42 滑环型电动机：起动、分断
主电路
AC-43 笼型感应电动机：起动、运转中分断
AC-44 笼型感应电动机：起动、反接制动或反向运转。点动
AC-45a 放电灯的通断
AC-45b 白炽灯的通断
AC-15 控制交流电磁铁负
AC-20A 在无线条件下闭合和断开电路
AC-21A 通断电阻性负载，包括适当的过载
辅助电路
DC-13 控制直流电磁铁负载
DC-20A 在无线条件下闭合和断开电路
DC-21A 通断电阻性负载，包括适当的过载
