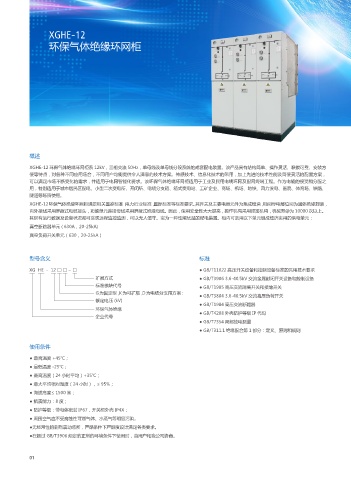

XGHE-12XGHE-12
环保气体绝缘环网柜环保气体绝缘环网柜

概述
XGHE-12 环保气体绝缘环网柜系 12kV，三相交流 50Hz，单母线及单母线分段系统的成套配电装置。该产品具有结构简单、操作灵活、联锁可靠、安装方
便等特点，对各种不同应用场合，不同用户均能提供令人满意的技术方案。传感技术、信息化技术的采用，加上先进的技术性能及简便灵活的配置方案，
可以满足市场不断变化的需求，并适用于电网智能化要求。该环保气体绝缘环网柜适用于工业及民用电缆环网及配网终端工程。作为电能的接受和分配之
用，特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、
隧道等场所使用。
XGHE-12环保气体绝缘环网柜满足相关国家标准，电力行业标准，国际标准等标准要求。其开关及主要电器元件为集成模块，相间导电部位间为固体绝缘封装，
向外接线采用屏蔽式电缆接头，功能单元连接母线采用屏蔽式绝缘母线。因此，使用安全性大大提高，操作机构采用弹簧机构，机械寿命为 10000 次以上。
其所有运行数据及设备状况都可实现远程监控监测，可以无人值守。实为一种性能优越的配电装置。柜内可选用以下单元组成经济实用的供电单元：
真空断路器单元 ( 630A，20-25kA)
真空负荷开关单元（630，20-25kA）

型号含义 标准

XG HE - 12 □ □- □ ● GB/T11022 高压开关设备和控制设备标准的共用技术要求
扩展方式 ● GB/T3906 3.6-40.5kV 交流金属封闭开关设备和控制设备
标准模块代号 ● GB/T1985 高压交流隔离开关和接地开关
G为固定型，K为可扩展，D为电缆分支箱方案： ● GB/T3804 3.6-40.5kV 交流高压负荷开关
额定电压 (kV)
● GB/T1984 高压交流断路器
环保气体绝缘
企业代号 ● GB/T4208 外壳防护等级 IP 代码
● GB/T7354 局部放电测量
● GB/T311.1 绝缘配合第 1 部分：定义、原则和规则

使用条件
● 最高温度 +45℃；
● 最低温度 -25℃；
● 最高温度（24 小时平均）+35℃；
● 最大平均相对湿度（24 小时），≤ 95%；
● 海拔高度≤ 1500 米；
● 抗震能力：8 度；
● 防护等级：带电体密封 IP67，开关柜外壳 IP4X；
● 周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。
●无经常性的剧烈震动场所，严酷条件下严酷度设计满足各类要求。
●在超过 GB/T3906 规定的正常的环境条件下使用时，由用户和我公司协商。

01
