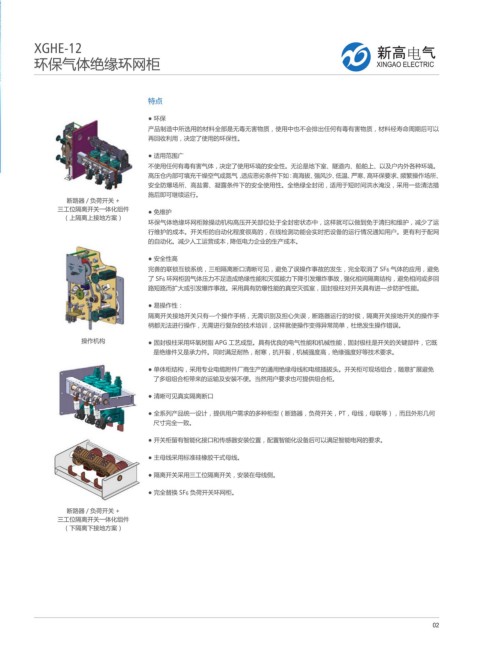

XGHE-12 ྍۚ׈గ
环保气体绝缘环网柜 XINGAO ELECTRIC

特点

● 环保
产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以
再回收利用，决定了使用的环保性。

● 适用范围广
不使用任何有毒有害气体，决定了使用环境的安全性。无论是地下室、隧道内、船舶上、以及户内外各种环境。
高压仓内部可填充干燥空气或氮气，适应恶劣条件下如：高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、
安全防爆场所、高盐雾、凝露条件下的安全使用性。全绝绿全封闭，适用于短时间洪水淹没，采用一些清洁措
施后即可继续运行。
断路器 / 负荷开关 +
三工位隔离开关一体化组件 ● 免维护
（上隔离上接地方案）
环保气体绝缘环网柜除操动机构高压开关部位处于全封密状态中，这样就可以做到免于清扫和维护，减少了运
行维护的成本。开关柜的自动化程度很高的，在线检测功能会实时把设备的运行情况通知用户。更有利于配网
的自动化。减少人工运营成本 , 降低电力企业的生产成本。

● 安全性高
完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生，完全取消了 SF6 气体的应用，避免
了 SF6 环网柜因气体压力不足造成绝缘性能和灭弧能力下降引发爆炸事故 , 强化相间隔离结构，避免相间或多回
路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，固封极柱对开关具有进—步防护性能。
● 易操作性：
隔离开关接地开关只有—个操作手柄，无需识别及担心失误，断路器运行的时侯，隔离开关接地开关的操作手
柄都无法进行操作，无需进行复杂的技术培训，这样就使操作变得异常简单，杜绝发生操作错误。

操作机构 ● 固封极柱采用环氧树脂 APG 工艺成型。具有优良的电气性能和机械性能，固封极柱是开关的关键部件，它既
是绝缘件又是承力件。同时满足耐热，耐寒，抗开裂，机械强度高，绝缘强度好等技术要求。
● 单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线和电缆插拔头。开关柜可现场组合，随意扩展避免
了多组组合柜带来的运输及安装不便。当然用户要求也可提供组合柜。

● 清晰可见真实隔离断口
● 全系列产品统一设计，提供用户需求的多种柜型（断路器，负荷开关，PT，母线，母联等），而且外形几何
尺寸完全一致。
● 开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。

● 主母线采用标准硅橡胶干式母线。

● 隔离开关采用三工位隔离开关，安装在母线侧。

● 完全替换 SF6 负荷开关环网柜。

断路器 / 负荷开关 +
三工位隔离开关一体化组件
（下隔离下接地方案）

02
