XGHS6-12(C ， V ， F.R) ྍۚ׈గ
气体绝缘金属封闭开关设备 XINGAO ELECTRIC

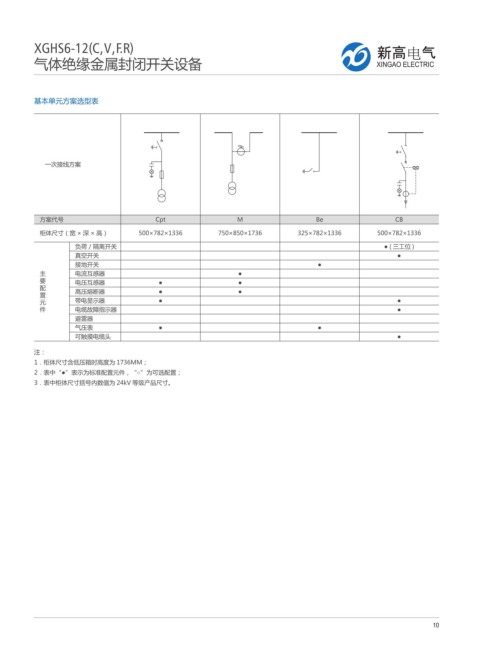

基本单元方案选型表

一次接线方案

方案代号 Cpt M Be CB
柜体尺寸（宽 × 深 × 高） 500×782×1336 750×850×1736 325×782×1336 500×782×1336
负荷／隔离开关 ●(三工位)
真空开关 ●
接地开关 ●
主 电流互感器 ●
要 电压互感器 ● ●
配 高压熔断器 ● ●
置
元 带电显示器 ● ●
件 电缆故障指示器 ●
避雷器
气压表 ● ●
可触摸电缆头 ●

注：
1．柜体尺寸含低压箱时高度为 1736MM；
2．表中“●”表示为标准配置元件，“○”为可选配置；
3．表中柜体尺寸括号内数值为 24kV 等级产品尺寸。

10
