S(B)H15 ᶈޟగ
油浸式非晶合金变压器 ZKPJQPI"GNGEVTKE

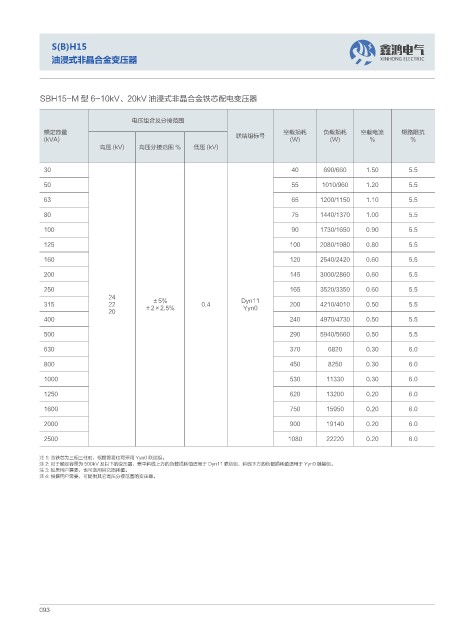

SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器
电压组合及分接范围
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 联结组标号 (W) (W) % %
高压 (kV) 高压分接范围 % 低压 (kV)
30 40 690/660 1.50 5.5
50 55 1010/960 1.20 5.5
63 65 1200/1150 1.10 5.5
80 75 1440/1370 1.00 5.5
100 90 1730/1650 0.90 5.5
125 100 2080/1980 0.80 5.5
160 120 2540/2420 0.60 5.5
200 145 3000/2860 0.60 5.5
250 165 3520/3350 0.60 5.5
24 ±5% Dyn11
315 22 0.4 200 4210/4010 0.50 5.5
20 ±2×2.5% Yyn0
400 240 4970/4730 0.50 5.5
500 290 5940/5660 0.50 5.5
630 370 6820 0.30 6.0
800 450 8250 0.30 6.0
1000 530 11330 0.30 6.0
1250 620 13200 0.20 6.0
1600 750 15950 0.20 6.0
2000 900 19140 0.20 6.0
2500 1080 22220 0.20 6.0
注 1: 当铁芯为三相三柱时，根据需要也可采用 Yyn0 联结组。
注 2: 对于额定容量为 500kV 及以下的变压器，表中斜线上方的负载损耗值适用于 Dyn11 联结组，斜线下方的负载损耗值适用于 Yyn0 链接组。
注 3: 如果用户需要，也可选用其它损耗值。
注 4: 根据用户需要，可提供其它高压分接范围的变压器。
