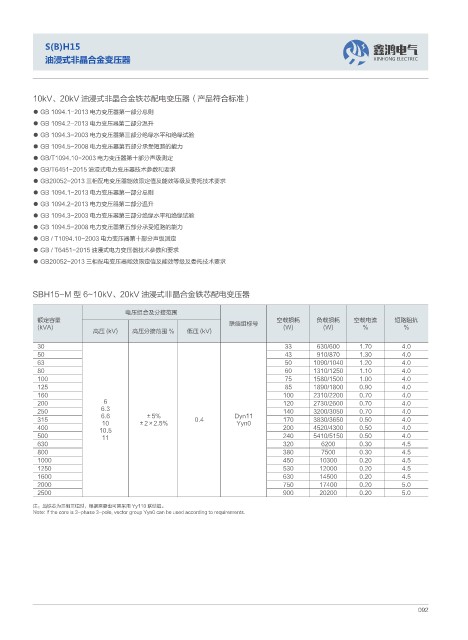

Page 99 - 江苏鑫鸿电气设备有限公司

S(B)H15 ᶈޟ׈గ
油浸式非晶合金变压器 ZKPJQPI"GNGEVTKE

10kV、20kV 油浸式非晶合金铁芯配电变压器（产品符合标准）

● GB 1094.1-2013 电力变压器第一部分总则
● GB 1094.2-2013 电力变压器第二部分温升
● GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验
● GB 1094.5-2008 电力变压器第五部分承受短路的能力
● GB/T1094.10-2003 电力变压器第十部分声级测定
● GB/T6451-2015 油浸式电力变压器技术参数和要求
● GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求
● GB 1094.1-2013 电力变压器第一部分总则
● GB 1094.2-2013 电力变压器第二部分温升
● GB 1094.3-2003 电力变压器第三部分绝缘水平和绝缘试验
● GB 1094.5-2008 电力变压器第五部分承受短路的能力
● GB / T1094.10-2003 电力变压器第十部分声级测定
● GB / T6451-2015 油浸式电力变压器技术参数和要求
● GB20052-2013 三相配电变压器能效限定值及能效等级及委托技术要求

SBH15-M 型 6~10kV、20kV 油浸式非晶合金铁芯配电变压器

电压组合及分接范围
额定容量 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 联结组标号 (W) (W) % %
高压 (kV) 高压分接范围 % 低压 (kV)
30 33 630/600 1.70 4.0
50 43 910/870 1.30 4.0
63 50 1090/1040 1.20 4.0
80 60 1310/1250 1.10 4.0
100 75 1580/1500 1.00 4.0
125 85 1890/1800 0.90 4.0
160 100 2310/2200 0.70 4.0
200 6 120 2730/2600 0.70 4.0
250 6.3 140 3200/3050 0.70 4.0
±5%
315 6.6 ±2×2.5% 0.4 Dyn11 170 3830/3650 0.50 4.0
10
Yyn0
400 10.5 200 4520/4300 0.50 4.0
500 11 240 5410/5150 0.50 4.0
630 320 6200 0.30 4.5
800 380 7500 0.30 4.5
1000 450 10300 0.20 4.5
1250 530 12000 0.20 4.5
1600 630 14500 0.20 4.5
2000 750 17400 0.20 5.0
2500 900 20200 0.20 5.0
注：当铁芯为三相三柱时，根据需要也可需采用 Yy110 联结组。
Note: If the core is 3-phase 3-pole, vector group Yyn0 can be used according to requirements.

092
