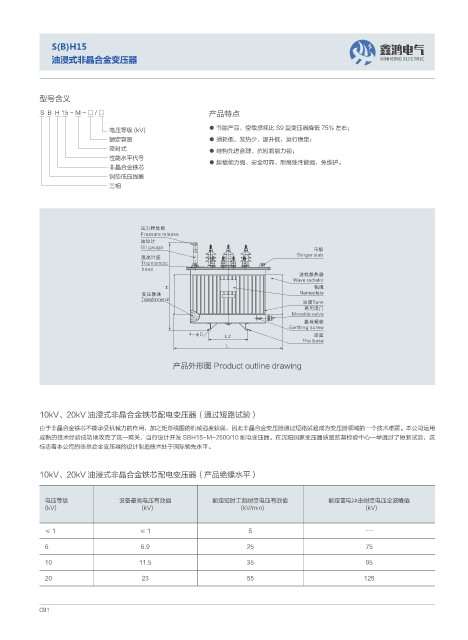

S(B)H15 ᶈޟ׈గ
油浸式非晶合金变压器 ZKPJQPI"GNGEVTKE

型号含义

S B H 15 - M - □ / □ 产品特点
电压等级 (kV) ● 节能产品，空载损耗比 S9 型变压器降低 75% 左右；
额定容量 ● 损耗低、发热少、温升低，运行稳定；
密封式 ● 结构先进合理、抗短路能力强；
性能水平代号
● 超载能力强、安全可靠、耐腐蚀性能强，免维护。
非晶合金铁芯
铜箔低压线圈
三相

ࢷ߇䛶ᩪ䬬
1SFTTVSF SFMFBTF
⇥ѹ䃍
0JM HBVHB शᲫ
⍕Ꮢ䃍Ꮣ 4MJOHFS TMBC
5IFSNPNFUF
CBTF
∎㏥᪏☙ஔ
8BWF SBEJBUPS
) 䨙❸
ऄࢷஔ⇥ /BNFQMBUF
5SBOTGPSNFS PJM
⇥ポ5BOL
͐⩔≧䬔
.PWBCMFWBMWF
ᣑ౜㳦ᴿ
&BSUIJOH TDSFX
% · - ᏁᏓ
5IF CBTF
-
产品外形图 Product outline drawing

10kV、20kV 油浸式非晶合金铁芯配电变压器（通过短路试验）
由于非晶合金铁芯不能承受机械力的作用，加之矩形线圈的机械强度较弱，因此非晶合金变压器通过短路试验成为变压器领域的一个技术难题。本公司运用
成熟的技术经验成功地攻克了这一难关，自行设计开发 SBH15-M-2500/10 配电变压器。在沈阳国家变压器质量监督检验中心一举通过了短路试验，这
标志着本公司的非晶合金变压器的设计制造技术处于国际领先水平。

10kV、20kV 油浸式非晶合金铁芯配电变压器（产品绝缘水平）

电压等级 设备最高电压有效值 额定短时工频耐受电压有效值 额定雷电冲击耐受电压全波峰值
(kV) (kV) (kV/min) (kV)

≤1 ≤1 5 --

6 6.9 25 75
10 11.5 35 95

20 23 55 125

091
