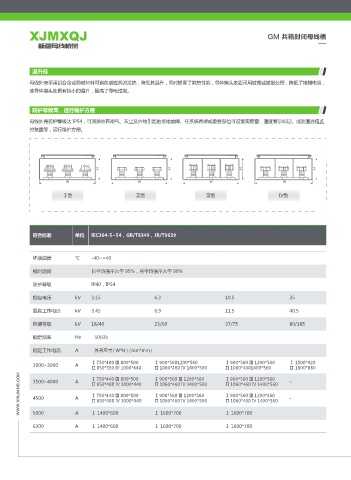

GM 共箱封闭母线槽

温升低
母线外壳采用铝合金或弱磁材料可避免感应涡流发热，降低其温升，同时提高了散热性能，导体接头表面采用镀锡或镀银处理，降低了接触电阻，
使导体接头处拥有较小的温升，提高了导电性能。

防护等级高，运行维护方便
母线外壳防护等级达 IP54，可消除外界潮气、灰尘及外物引起的接地故障。在系统两端或重要部位可设置观察窗、温度警示标记、或测温远程监
控装置等，运行维护方便。

) ) ) )

8 8 8 8
Ⅰ型 Ⅱ型 Ⅲ型 Ⅳ型

符合标准 单位 IEC364-5~54，GB/T8349，JB/T9639

环境温度 ℃ -40~+40

相对温度 日平均值不大于 95%，月平均值不大于 90%
防护等级 IP40，IP54

额定电压 kV 3.15 6.3 10.5 35

最高工作电压 kV 3.45 6.9 11.5 40.5

绝缘等级 kV 18/40 23/60 37/75 80/185

额定频率 Hz 50(60)

额定工作电流 A 外形尺寸（W*H）（mm*mm）

1000~3000 A Ⅰ 750*400 Ⅲ 800*500 Ⅰ900*5601200*560 Ⅰ900*560 Ⅲ 1200*560 Ⅰ 1500*920
Ⅱ 850*350 Ⅳ 1000*440 Ⅱ 1060*460 Ⅳ 1400*500 Ⅱ 1060*4601400*560 Ⅱ 1800*880
WWW.XINJIANG.COM 3500~4000 A Ⅱ 850*480 Ⅳ 1000*440 Ⅱ 1060*460 Ⅳ 1400*500 Ⅱ 1060*460 Ⅳ 1400*560 - -
Ⅰ900*560 Ⅲ 1200*560
Ⅰ900*560 Ⅲ 1200*560
Ⅰ 750*440 Ⅲ 800*500
Ⅰ 750*440 Ⅲ 800*500
Ⅰ900*560 Ⅲ 1200*560
Ⅰ900*560 Ⅲ 1200*560
A
4500
Ⅱ 1060*460 Ⅳ 1400*500
Ⅱ 1060*460 Ⅳ 1400*560
Ⅱ 850*480 Ⅳ 1000*440
5000
Ⅰ 1600*700
A
6300 A Ⅰ 1400*600 Ⅰ 1600*700 Ⅰ 1600*700
Ⅰ 1600*700
Ⅰ 1400*600
