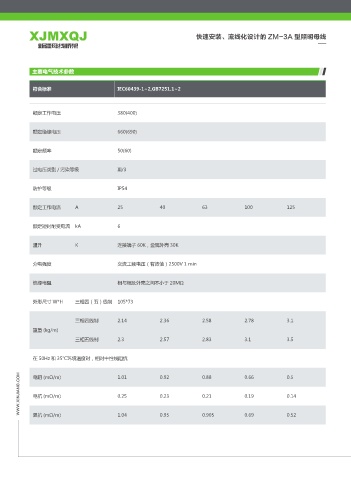

Page 20 - 新疆母线桥架有限公司

快速安装、流线化设计的 ZM-3A 型照明母线

主要电气技术参数

符合标准 IEC60439-1~2,GB7251.1~2

额定工作电压 380(400)

额定绝缘电压 660(690)

额定频率 50(60)

过电压类别 / 污染等级 III/3

防护等级 IP54

额定工作电流 A 25 40 63 100 125

额定短时耐受电流 kA 6

温升 K 连接端子 60K，金属外壳 30K

介电强度 交流工频电压（有效值）2500V 1 min

绝缘电阻 相与相及外壳之间不小于 20MΩ

外形尺寸 W*H 三相四（五）线制 105*73

三相四线制 2.14 2.36 2.58 2.78 3.1
重量 (kg/m)
三相五线制 2.3 2.57 2.83 3.1 3.5

在 50Hz 和 35℃环境温度时，相对中性线阻抗

WWW.XINJIANG.COM 电阻 (mΩ/m) 1.01 0.92 0.88 0.66 0.5

0.21
0.19
0.14
0.23
0.25
电抗 (mΩ/m)
0.69
0.95
0.52
1.04
0.905
阻抗 (mΩ/m)

11
