HSMC 防水母线槽

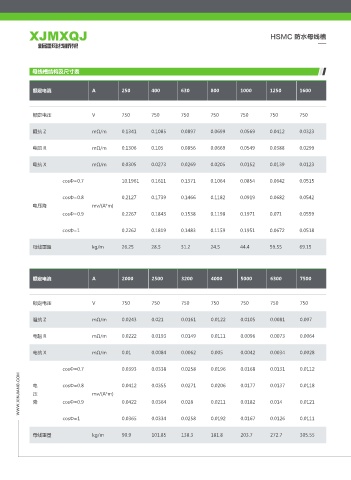

母线槽结构及尺寸表

额定电流 A 250 400 630 800 1000 1250 1600

额定电压 V 750 750 750 750 750 750 750

阻抗 Z mΩ/m 0.1341 0.1085 0.0897 0.0699 0.0569 0.0412 0.0323

电阻 R mΩ/m 0.1306 0.105 0.0856 0.0669 0.0549 0.0388 0.0299

电抗 X mΩ/m 0.0305 0.0273 0.0269 0.0205 0.0152 0.0139 0.0123

cosΦ=0.7 10.1961 0.1611 0.1371 0.1064 0.0854 0.0642 0.0515

cosΦ=0.8 0.2127 0.1739 0.1466 0.1182 0.0919 0.0682 0.0542
电压降 mv/(A*m)
cosΦ=0.9 0.2267 0.1843 0.1538 0.1198 0.1971 0.071 0.0559

cosΦ=1 0.2262 0.1819 0.1483 0.1159 0.1951 0.0672 0.0518

母线重量 kg/m 26.25 28.5 31.2 24.5 44.4 59.55 69.15

额定电流 A 2000 2500 3200 4000 5000 6300 7500

额定电压 V 750 750 750 750 750 750 750

阻抗 Z mΩ/m 0.0243 0.021 0.0161 0.0122 0.0105 0.0081 0.007

电阻 R mΩ/m 0.0222 0.0193 0.0149 0.0111 0.0096 0.0073 0.0064

电抗 X mΩ/m 0.01 0.0084 0.0062 0.005 0.0042 0.0034 0.0028

cosΦ=0.7 0.0393 0.0338 0.0258 0.0196 0.0168 0.0131 0.0112
WWW.XINJIANG.COM 电 cosΦ=0.8 mv/(A*m) 0.0412 0.0355 0.0271 0.0206 0.0177 0.0137 0.0118

压
0.0211
0.028
0.014
0.0182
0.0364
0.0121
降
cosΦ=0.9
0.0422
cosΦ=1 0.0365 0.0334 0.0258 0.0192 0.0167 0.0126 0.0111
母线重量 kg/m 90.9 101.85 138.3 181.8 203.7 272.7 305.55
