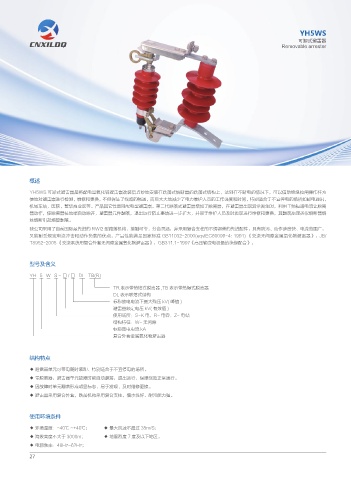

YH5WS
可卸式避雷器
Removable arrester

概述

YH5WS 可卸式避雷器是将配电型氧化锌避雷器改装后巧妙地安装在跌落式熔断器的跌落式结构上，达到在不断电的情况下，可以借助绝缘拉闸操作杆方
便地对避雷器进行检测，维修和更换，不但保证了线路的畅通，而旦大大地减少了电力维护人员的工作强度和时间，特别适合于不宜停电的场所如邮电通讯，
机场车站，医院，繁华商业区等。产品其它性能同配电型避雷器。第二代跌落式避雷器增加了脱离器，在避雷器出现异常发生时，利用工频短路电流让脱离
器动作，使脱离器接地端自动脱开，避雷器元件翻落，退出运行防止事故进一步扩大，并易于维护人员及时发现进行维修和更换，其翻落原理类似熔断器熔
丝熔断引起熔管翻落。
我公司采用了自前国际最先进的 RWI2 型路落机构，接触可靠，分合灵活，弁采用复合支柱的不绣钢盖的先进配件，具有防污、动作速度快、电流范围广，
又能耐受规定电流冲击和动作负载的优点。产品性能满足国家标准 GB11032-2000(eqvlEC60099-4: 1991) 《交流无间隙金属氧化物避雷器》，JB/
T8952-2005 《交流系统用复合外套无间隙金属氧化物避雷器》，GB311.1-1997《高压输变电设备的绝缘配合》。

型号及含义

YH 5 W S - □ / □ DL TB(R)
TR 表示带热熔式脱离器 ,TB 表示带热爆式脱离器
DL 表示联落式结构
标称放电电流下最大残压 kV( 峰值 )
避雷器额定电压 kV( 有效值 )
使用场所：S-K 电，R- 电容，Z- 电站
结构特征：W- 无间隙
标称放电电流 kA
复合外套金属氧化物避雷器

结构特点

◆ 避雷器单元可带电随时装卸、特别适合于不宜停电的场所。
◆ 带脱离器，避雷器单元故障时能自动翻落，退出运行，保障线路正常通行。
◆ 因故障时单元翻落形成明显标志、易于发现，及时维修更换。
◆ 避雷器采用复合外套，跌落机构采用复合支柱，憎水性好、耐污能力强。

使用环境条件
◆ 环境温度：-40℃ ~+40℃； ◆ 最大风速不超过 35m/S；
◆ 海拔高度不大于 3000m； ◆ 地震烈度 7 度及以下地区。
◆ 电源频率：48Hz~62Hz；
27
