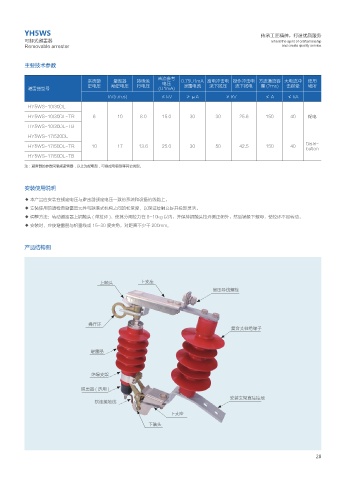

P. 35
YH5WS 传承工匠精神，打造优质服务
可卸式避雷器 Inherit the spirit of craftsmanship
Removable arrester and create quality service
主要技术参数
直流参考
系统额 避雷器 持续运 电压 0.75U1mA 雷电冲击电 操作冲击电 方波通流容 大电流冲 使用
定电压 额定电压 行电压 泄露电流 流下残压 流下残电 量 (2ms) 击耐受 场所
避雷器型号 (U1mA)
kV(r.m.s) ≮ kV ≯ μA ≯ kV ≮A ≮ kA
HY5WS-10/30DL
HY5WS-10/30DL-TR 6 10 8.0 15.0 30 30 25.6 150 40 配电
HY5WS-10/30DL-TB
HY5WS-17/520DL
Distri-
HY5WS-17/50DL-TR 10 17 13.6 25.0 30 50 42.5 150 40
bution
HY5WS-17/50DL-TB
注：避雷器的参数同常规避雷器，以上为配电型，可换成电容型等其它类型。
安装使用说明
◆ 本产品应安装在额定电压与避雷器额定电压一致的系统和设备的线路上，
◆ 安装使用前请检查避雷器元件与跌落式机构之间的松紧度，以保证接触良好并投卸灵活。
◆ 调整方法：转动避雷器上铜触头 ( 带拉环 )，使其分闸拉力在 6~10kg 以内，并保持铜触头拉环侧正朝外，然后销紧下螺母，使拉环不易转动。
◆ 安装时，应使避雷器与铅垂线成 15~30 度夹角，对距离不少干 200mm,
产品结构图
上触头 上支座
高压导线螺栓
操作环
复合支柱绝缘子
避雷器
绝缘支架
脱离器 ( 选用 )
安装支架直接接地
软连接地线
下支座
下触头
28
