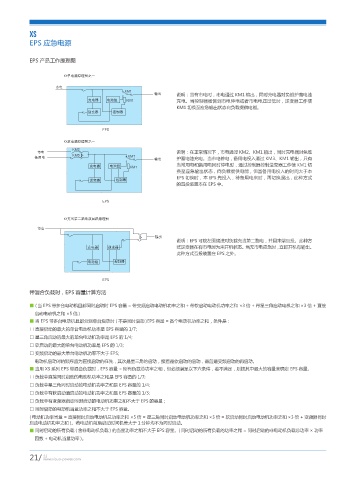

XS
EPS 应急电源

EPS 产品工作原理图

DŽӬႂຸԓူڎ˧ʶ
ࣉႂ
Y ,.
Y ᣤѢ 说明：当有市电时，市电通过 KM1 输出，同时充电器对免维护蓄电池
Ќႂ٧ ႂ෈ጷ ,. 充电。当控制器检测到市电停电或者市电电压过低时，逆变器工作使
KM1 切换至应急输出状态向负载提供电能。
Y ᤣԪ٧ ଌ҃٧

&14
DŽԤႂຸԓူڎ˧ʶ
,.
ࣉႂ 说明：在正常情况下，市电通过 KM2、KM1 输出，同时充电器对免维
,.
ܫၸႂ Y ,. Y ᣤѢ 护蓄电池充电。当市电停电，备用电投入通过 KM3、KM1 输出，只有
Ќႂ٧ ႂ෈ጷ ,. 当常用电和备用电同时停电时，通过控制器控制逆变器工作使 KM1 切
换至应急输出状态，向负载提供电能，但当备用电投入的时间大于本
EPS 切换时，本 EPS 先投入，待备用电来时，再切换退出，此种方式
Y ᤣԪ٧ ଌ҃٧
的互投装置本在 EPS 中。

&14

DŽЌॆኃ̃ᡸႂԤٿᡸԓူڎ
ࣉႂ
Y
ᣤѢ
Y 说明：EPS 可按左图接法对负载充当第二路电，并且末端互投。此种方
Ќႂ٧ ᤣԪ٧ 式逆变器在有市电时为未开机状态。当无市电应急时，立即开机有输出。
此种方式互投装置在 EPS 之外。
Y ႂ෈ጷ ଌ҃٧

&14
带混合负载时，EPS 容量计算方法

■ ( 当 EPS 带多台电动机且都同时启动时 EPS 容量 = 带变频启动电动机功率之和 + 带软启动电动机功率之和 ×3 倍 + 带星三角启动电机之和 ×3 倍 + 直接
启动电动机之和 ×5 倍 )
■ 当 EPS 带多台电动机且都分别单台启动时 ( 不是同时启动 )EPS 容量 = 各个电动机功率之和，条件是：
□ 直接启动的最大的单台电动机功率是 EPS 容量的 1/7;
□ 星三角启动的最大的单台电动机功率是 EPS 的 1/4;
□ 软启动的最大的单台电动机功率是 EPS 的 1/3;
□ 变频启动的最大单台电动机功率不大于 EPS;
电动机启动时的顺序应为直接启动的在先，其次是星三角的启动，接着是软启动的启动，最后是变频启动的再启动。
■ 当用 XS 系列 EPS 带混合负载时，EPS 容量 = 所有负载总功率之和，但必须满足以下六条件，若不满足，则按其中最大的容量来确定 EPS 容量。
□ 负载中直接同时启动的电动机功率之和是 EPS 容量的 1/7;
□ 负载中星三角同时启动的电动机功率之和是 EPS 容量的 1/4;
□ 负载中有软启动通启动的电动机功率之和是 EPS 容量的 1/3;
□ 负载中有变频器启动同时启动的电动机功率之和不大于 EPS 的容量；
□ 同时启动的电动机当量功率之和不大于 EPS 容量。
( 电动机功率当量 = 直接同时启动电动机总功率之和 ×5 倍 = 星三角同时启动电动机功率之和 ×3 倍 = 软启动同时启动电动机功率之和 ×3 倍 + 变频器同时
启动电动机功率之和 )。若电动机前后启动时间机差大于 1 分钟均不为同时启动。
■ 同时启动的所有负载 ( 含非电动机负载 ) 的当量功率之和不大于 EPS 容量。( 同时启动的所有负载的功率之和 = 同时启动的非电动机负载总功率 × 功率
因数 + 电动机当量功率 )。
