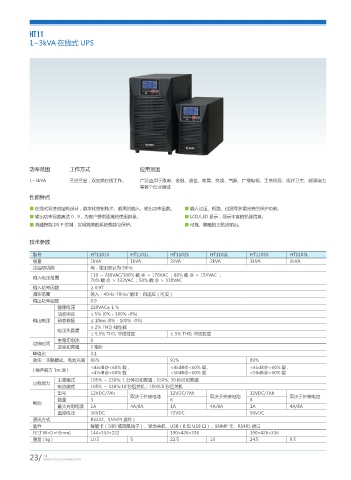

HT11
1~3kVA 在线式 UPS

功率范围 工作方式 应用范围
1~3kVA 三进三出，双变换在线工作。 广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力
等各个行业领域
性能特点
■ 在线式双变换结构设计，数字化控制技术、超高的输入、输出功率因数。 ■ 输入过压、短路、过温等多重完善的保护功能。
■ 输出功率因数高达 0 . 9，为客户提供更高的使用容量。 ■ LCD/LED 显示，显示丰富的机器信息。
■ 高速智能 DS P 控制，实现完美的系统性能与保护。 ■ 可靠、稳定的正弦波输出。

技术参数

型号 HT1101S HT1101L HT1102S HT1102L HT1103S HT1103L
容量 1kVA 1kVA 2kVA 2kVA 3kVA 3kVA
冷启动功能 有，输出默认为 50Hz
110 ～ 288VAC/100% 载 @ ＞ 176VAC ；80% 载 @ ＞ 154VAC ；
输入电压范围
70% 载 @ ＞ 132VAC ；50% 载 @ ＞ 110VAC
输入功率因数 ≥ 0.97
频率范围 输入：40Hz-70Hz/ 输出：自适应（可设）
输出功率因数 0.9
额定电压 220VAC± 1 %
动态响应 ≤ 5% (0% - 100% -0%)
输出电压 动态恢复 ≤ 10ms (0% - 100% -0%)
≤ 2% THD, 线性载
电压失真度
≤ 5.5% THD, 非线性载 ≤ 5% THD, 非线性载
主路切电池 0
切换时间
逆变切旁路 2 毫秒
峰值比 3:1
效率：主路模式、电池充满 86% 91% 89%
<43dB@<60% 载 , <45dB@<60% 载 , <45dB@<60% 载 ,
( 噪声前方 1m 远 ) <47dB@>60% 载 <50dB@>60% 载 <50dB@>60% 载
主路模式 105% ～ 130%: 1 分钟后切旁路；150%: 30 秒后切旁路
过载能力
电池模式 105% ～ 130%:10 秒后关机；150%:5 秒后关机
型号 12VDC/7Ah 取决于外接电池 12VDC/7Ah 取决于外接电池 12VDC/7Ah 取决于外接电池
数量 3 6 8
电池
最大充电电流 1A 4A/8A 1A 4A/8A 1A 4A/8A
直流电压 36VDC 72VDC 96VDC
通讯方式 RS232、SNMP( 选件 )
选件 智能卡（DB9 或凤凰端子）、紧急关机、USB（B 型 USB 口）、SNMP 卡、RS485 接口
尺寸 W×D×H(mm) 144×353×222 190×426×336 190×426×336
重量（kg） 10.5 5 22.5 10 24.5 9.5
