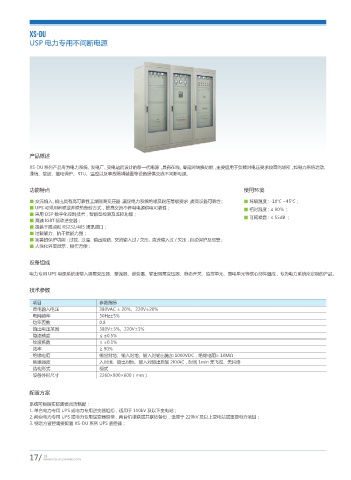

XS-DU
USP 电力专用不间断电源
产品概述
XS-DU 系列产品专为电力系统、发电厂、变电站而设计的新一代电源，具有在线、零延时转换功能，主要应用于负载对电压要求较高的场所，如电力系统远动、
通信、载波、继电保护、RTU、监控以及事故照明装置等设备提供交流不间断电源。
功能特点 使用环境
■ 交流输入、输出具有高可靠性工频隔离变压器，满足电力系统绝缘及耐压等级要求，提高设备可靠性； ■ 环境温度 : -10℃ ~45℃；
■ UPS 可采用串联或并联热备份方式，提高交流不停电电源供电可靠性； ■ 相对湿度 : ≤ 90％；
■ 采用 DSP 数字化控制技术，智能型检测及监控功能；
■ 高速 IGBT 驱动逆变器； ■ 可闻噪音 : ≤ 55dB ；
■ 提供干接点和 RS232/485 通讯接口；
■ 过载能力、抗干扰能力强；
■ 完善的保护功能：过载、过温、输出短路、交流输入过 / 欠压、直流输入过 / 欠压，自动保护及报警；
■ 人性化界面显示，操作方便；
设备组成
电力专用 UPS 电源系统由输入隔离变压器、整流器、逆变器、输出隔离变压器、静态开关、监控单元、馈电单元等核心部件组成，专为电力系统所定制的产品。
技术参数
项目 参数指标
市电输入电压 380VAC ± 20％、220V±20%
电网频率 50Hz±5%
功率因数 0.8
输出电压范围 380V±3%、220V±3%
稳流精度 ≤ ±0.5%
纹波系数 ≤ ±0.1%
效率 ≥ 90%
绝缘电阻 输出对地、输入对地、输入对输出施加 1000VDC，绝缘电阻≥ 10MΩ
绝缘强度 入对地、输出对地、输入对输出施加 2KVAC，时间 1min 无飞弧、无闪络
结构形式 柜式
设备外形尺寸 2260×800×600（mm）
配置方案
系统可根据实际需要灵活搭配：
1. 单台电力专用 UPS 或电力专用逆变器组柜，适用于 110kV 及以下变电站；
2. 两台电力专用 UPS 或电力专用逆变器组柜，两台机串联或并联热备份，适用于 220kV 及以上变电站或重要电力项目；
3. 视远方监控需要配置 XS-DU 系列 UPS 监控器；
